Przymocuj akcelerometr do urządzenia.
Przymocuj akcelerometr w miejscu wskazanym w aplikacji testowej za pomocą wosku pszczelego.
Połączenie akcelerometru powinno być sztywne, ale łatwe do usunięcia między biegami.
Ustaw orientację akcelerometru w zależności od typu siłownika.
Liniowy siłownik rezonansowy osi X: upewnij się, że strzałka -> na akcelerometrze jest wyrównana z kierunkiem długości siłownika. Ten kierunek jest zwykle równoznaczny z kierunkiem rezonansowym.
Liniowy siłownik rezonansowy (LRA) osi Z: użyj orientacji akcelerometru opisanej w instrukcjach dotyczących LRA osi X powyżej.
Siłownik z niewyważonym wirnikiem (ERM): zmierz sygnał na wszystkich 3 osiach, a następnie wybierz dane o największej amplitudzie sygnału.
Otwórz aplikację testową na urządzeniu i wygeneruj efekty docelowe.
Użyj myszy Bluetooth, aby klikać przyciski docelowe w aplikacji. Dzięki temu możesz klikać przyciski aplikacji bez wywierania siły zewnętrznej, np. nacisku palca.

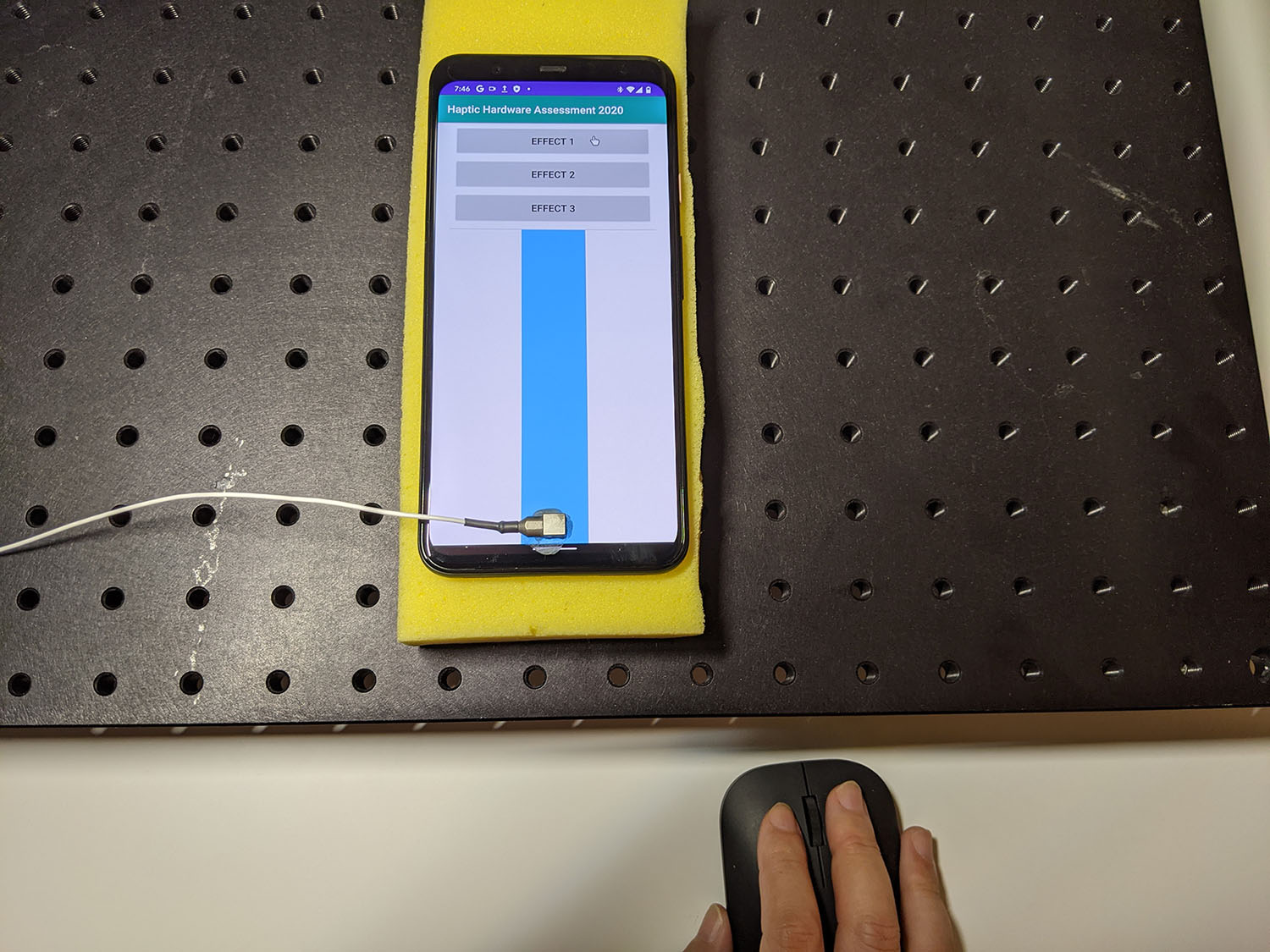

Rysunek 1. DUT generating target effects
Zarejestruj przebieg z aplikacji testowej za pomocą Audacity i wyeksportuj plik:
- W Audacity kliknij Nagrywaj.
- Naciśnij każdy przycisk docelowy w aplikacji testowej.
Wyeksportuj nagranie jako plik WAV.

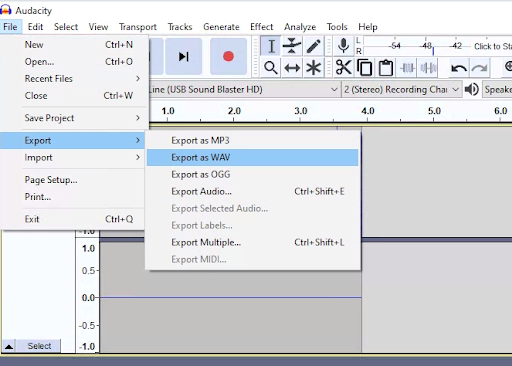

Rysunek 2. Eksportowanie z Audacity
