วัดและบันทึกผลลัพธ์เป้าหมาย

ติดเครื่องวัดความเร่งกับ DUT

• ใช้ขี้ผึ้งเพื่อติดเครื่องวัดความเร่งในตำแหน่งที่ระบุไว้ใน แอปทดสอบ

• การเชื่อมต่อมาตรความเร่งควรแข็งแรงแต่ถอดออกได้ง่าย ระหว่างการวิ่ง

ตั้งค่าการวางแนวของเครื่องวัดความเร่งตามประเภทแอคทูเอเตอร์

• ตัวกระตุ้นเรโซแนนซ์เชิงเส้น (LRA) แกน X: ตรวจสอบว่า -> บน เครื่องวัดความเร่งสอดคล้องกับทิศทางความยาวของ LRA โดยทั่วไปแล้ว ทิศทางนี้จะเทียบเท่ากับทิศทางที่เกิดการสั่นพ้อง

• ตัวกระตุ้นเรโซแนนซ์เชิงเส้นแกน Z (LRA): ใช้การวางแนวของมาตรความเร่ง ตามที่อธิบายไว้ในวิธีการ LRA แกน X ด้านบน

• ตัวกระตุ้นมวลหมุนเยื้องศูนย์ (ERM): วัดสัญญาณและทั้ง 3 แกน จากนั้นเลือกข้อมูลที่มีแอมพลิจูดสัญญาณแรงที่สุด

เปิดแอปทดสอบใน DUT และสร้างเอฟเฟกต์เป้าหมาย

• ใช้เมาส์บลูทูธเพื่อคลิกปุ่มเป้าหมายในแอป วิธีนี้จะช่วยให้คุณคลิกปุ่มแอปได้โดยไม่ต้องใช้แรงภายนอก เช่น แรงกดจากนิ้ว

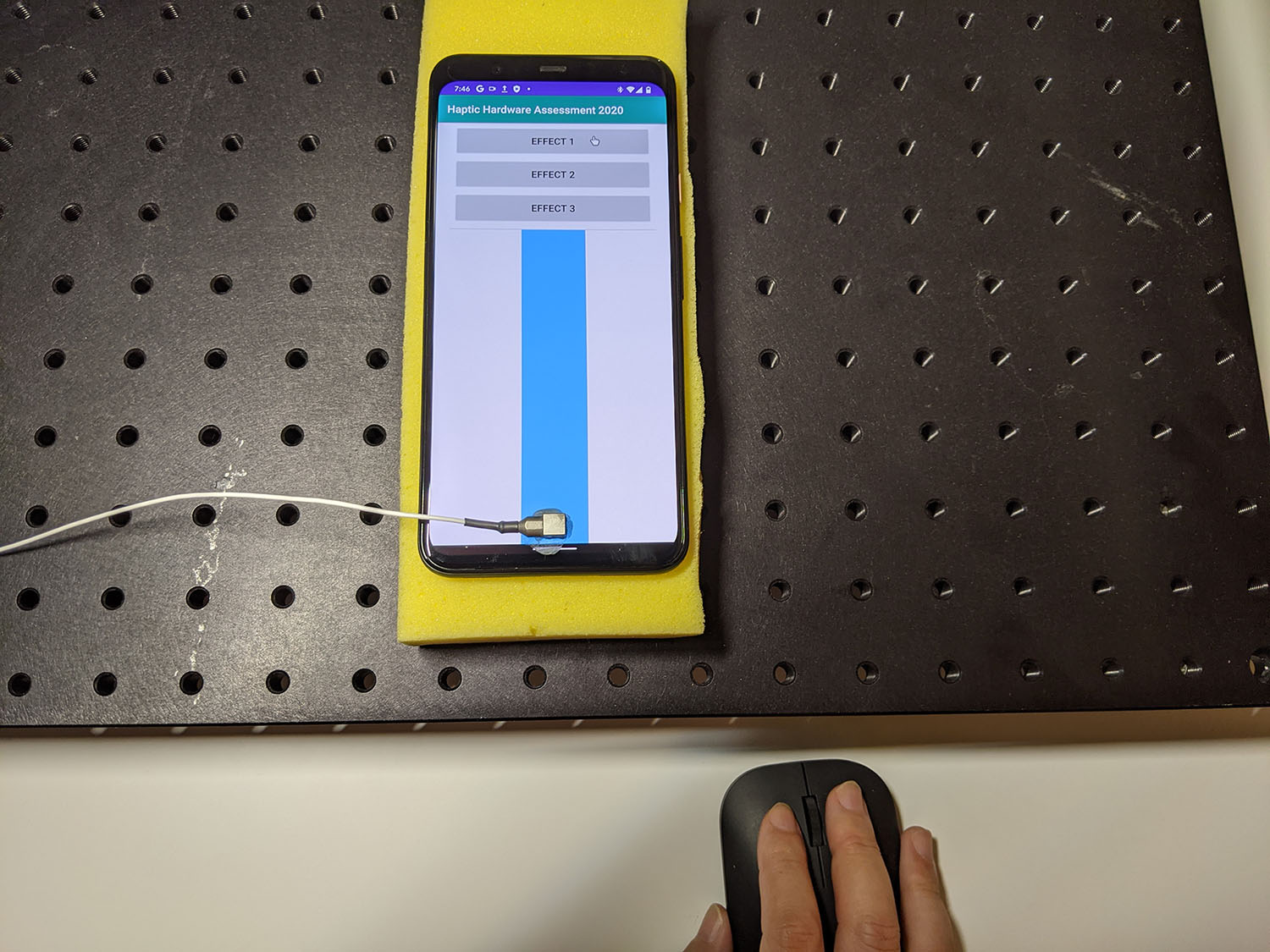

  รูปที่ 1 DUT สร้างเอฟเฟกต์เป้าหมาย

บันทึกรูปคลื่นจากแอปทดสอบโดยใช้ Audacity แล้วส่งออกไฟล์โดยทำดังนี้

• คลิกบันทึกใน Audacity
• กดปุ่มเป้าหมายแต่ละปุ่มในแอปทดสอบ

• ส่งออกไฟล์บันทึกเป็นไฟล์ WAV

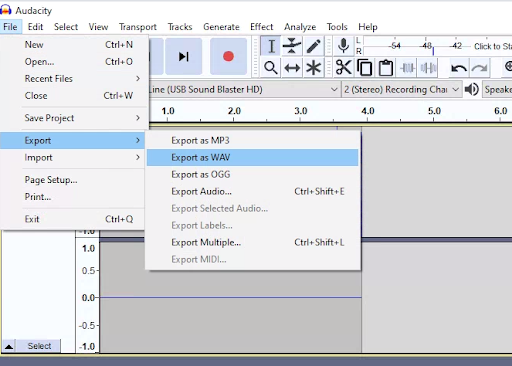

  รูปที่ 2 การส่งออกจาก Audacity
