Configura l'apparecchiatura di test

Collega e configura l'apparecchiatura di test. L'hardware necessario per testare il dispositivo in test (DUT) è:

Le seguenti figure illustrano la configurazione del sistema di test:

Test System Diagram 1

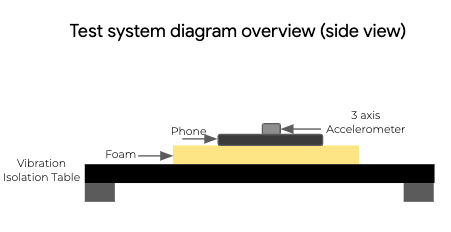

Figura 1. Diagramma del sistema di test (vista laterale)

Diagramma del sistema di test 2

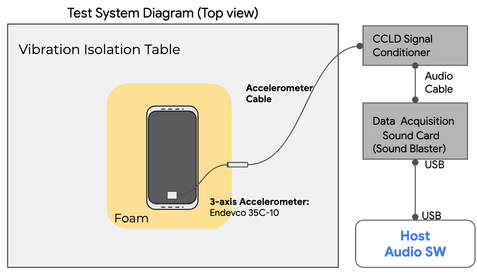

Figura 2. Diagramma del sistema di test (vista dall'alto)

Test System Photograph

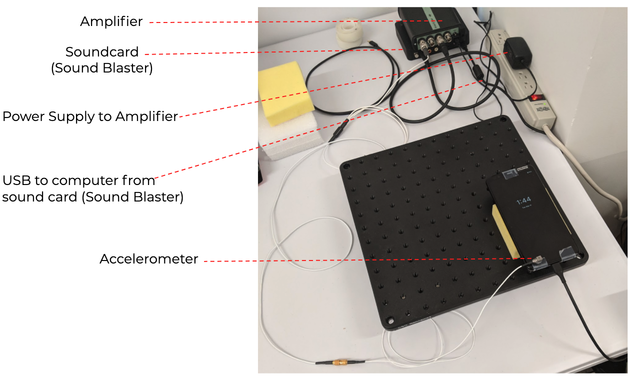

Figura 3. Fotografia del sistema di test

Conditioner di segnale CCLD

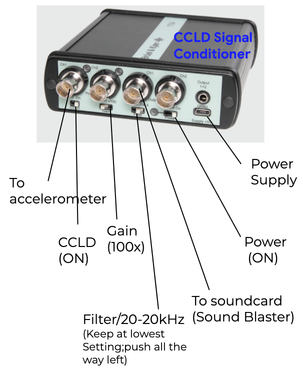

Figura 4. Condizionatore di segnale CCLD
