O vinculador dinâmico enfrenta dois desafios no design do VNDK do Treble:
- Bibliotecas compartilhadas SP-HAL e respectivas dependências, incluindo VNDK-SP são carregados nos processos de framework. Deve haver algumas para evitar conflitos de símbolos.
dlopen()
eandroid_dlopen_ext()
podem introduzir com algumas dependências de tempo de execução que não são visíveis no tempo de build e podem ser difíceis de detectar usando a análise estática.
Esses dois desafios podem ser resolvidos pelo namespace do vinculador. mecanismo de atenção. Esse mecanismo é fornecido pelo vinculador dinâmico. Ela pode isolar as bibliotecas compartilhadas em diferentes namespaces do vinculador para que bibliotecas com o mesmo nome, mas com símbolos diferentes, não entrarão em conflito.
Por outro lado, o mecanismo de namespace do vinculador oferece a flexibilidade de modo que algumas bibliotecas compartilhadas podem ser exportadas por um namespace do vinculador e usadas por outro namespace do vinculador. Essas bibliotecas compartilhadas exportadas podem se tornar interfaces de programação do aplicativo públicas para outros programas, ocultar os detalhes de implementação nos namespaces do vinculador.
Por exemplo, /system/lib[64]/libcutils.so
e
/system/lib[64]/vndk-sp-${VER}/libcutils.so
são dois compartilhados
bibliotecas. Essas duas bibliotecas podem ter símbolos diferentes. Eles são carregados
em diferentes namespaces do vinculador, para que os módulos do framework possam depender
As bibliotecas compartilhadas /system/lib[64]/libcutils.so
e SP-HAL podem
dependem de /system/lib[64]/vndk-sp-${VER}/libcutils.so
.
Por outro lado, /system/lib[64]/libc.so
é um exemplo de
uma biblioteca pública que é exportada por um namespace do vinculador e importada para o
vários namespaces do vinculador. As dependências
/system/lib[64]/libc.so
, como libnetd_client.so
,
são carregados no namespace em que /system/lib[64]/libc.so
reside. Outros namespaces não terão acesso a essas dependências. Isso
mecanismo encapsula os detalhes da implementação enquanto fornece ao público
do Google Cloud.
Como funciona
O vinculador dinâmico é responsável por carregar as bibliotecas compartilhadas especificadas.
nas entradas DT_NEEDED
ou nas bibliotecas compartilhadas especificadas pelo
de dlopen()
ou android_dlopen_ext()
. Em ambos
casos, o vinculador dinâmico encontra o namespace do vinculador em que o autor da chamada
reside e tenta carregar as dependências no mesmo namespace do vinculador. Se
o vinculador dinâmico não pode carregar a biblioteca compartilhada no vinculador especificado.
namespace, ele solicita ao namespace do vinculador vinculado para
bibliotecas.
Formato do arquivo de configurações
O formato do arquivo de configuração é baseado no formato de arquivo INI. Uma configuração típica de configuração é semelhante a este:
dir.system = /system/bin dir.system = /system/xbin dir.vendor = /vendor/bin [system] additional.namespaces = sphal,vndk namespace.default.isolated = true namespace.default.search.paths = /system/${LIB} namespace.default.permitted.paths = /system/${LIB}/hw namespace.default.asan.search.paths = /data/asan/system/${LIB}:/system/${LIB} namespace.default.asan.permitted.paths = /data/asan/system/${LIB}/hw:/system/${LIB}/hw namespace.sphal.isolated = true namespace.sphal.visible = true namespace.sphal.search.paths = /odm/${LIB}:/vendor/${LIB} namespace.sphal.permitted.paths = /odm/${LIB}:/vendor/${LIB} namespace.sphal.asan.search.paths = /data/asan/odm/${LIB}:/odm/${LIB} namespace.sphal.asan.search.paths += /data/asan/vendor/${LIB}:/vendor/${LIB} namespace.sphal.asan.permitted.paths = /data/asan/odm/${LIB}:/odm/${LIB} namespace.sphal.asan.permitted.paths += /data/asan/vendor/${LIB}:/vendor/${LIB} namespace.sphal.links = default,vndk namespace.sphal.link.default.shared_libs = libc.so:libm.so namespace.sphal.link.vndk.shared_libs = libbase.so:libcutils.so namespace.vndk.isolated = true namespace.vndk.search.paths = /system/${LIB}/vndk-sp-29 namespace.vndk.permitted.paths = /system/${LIB}/vndk-sp-29 namespace.vndk.links = default namespace.vndk.link.default.shared_libs = libc.so:libm.so [vendor] namespace.default.isolated = false namespace.default.search.paths = /vendor/${LIB}:/system/${LIB}
O arquivo de configuração inclui:
- Várias propriedades de mapeamento da seção de diretório no início do vinculador dinâmico para selecionar a seção efetiva.
-
Várias seções de configuração de namespaces do vinculador:
- Cada seção contém diversos namespaces (vértices do gráfico) e diversos links de fallback entre namespaces (arcos do gráfico).
- Cada namespace tem isolamento, caminhos de pesquisa e caminhos permitidos próprios, e as configurações de visibilidade.
As tabelas abaixo descrevem o significado de cada propriedade em detalhes.
Propriedade de mapeamento da seção do diretório
Propriedade | Descrição | Exemplo |
---|---|---|
|
Um caminho para um diretório em que a seção Cada propriedade mapeia os executáveis no diretório para um vinculador
na seção de configuração dos namespaces. Pode haver duas (ou mais) propriedades
que têm o mesmo |
Isso indica que a configuração especificada no
A seção A configuração especificada na seção |
Propriedades de relação
Propriedade | Descrição | Exemplo |
---|---|---|
additional. |
Uma lista separada por vírgulas de namespaces adicionais (além dos
|
Isso indica que há três namespaces ( |
namespace. |
Uma lista separada por vírgulas de namespaces substitutos. Se não for possível encontrar uma biblioteca compartilhada no namespace atual, a biblioteca dinâmica o vinculador tenta carregar a biblioteca compartilhada a partir dos namespaces substitutos. A especificado no início da lista tem maior prioridade. |
Se uma biblioteca compartilhada ou um executável solicita uma biblioteca compartilhada que
não pode ser carregado no namespace Se não for possível carregar a biblioteca compartilhada pelo
Por fim, se todas as tentativas falharem, o vinculador dinâmico retornará um erro. |
namespace. |
Uma lista separada por dois-pontos de bibliotecas compartilhadas que podem ser pesquisadas na
Não é possível usar esta propriedade com
|
Isso indica que o link substituto aceita apenas |
namespace. |
Um valor booleano que indica se todas as bibliotecas compartilhadas podem ser
pesquisado no namespace Não é possível usar esta propriedade com
|
Isso indica que todos os nomes de biblioteca podem passar pelo link substituto
do namespace |
Propriedades de namespace
Propriedade | Descrição | Exemplo |
---|---|---|
namespace. |
Um valor booleano que indica se o vinculador dinâmico deve verificar onde fica a biblioteca compartilhada. Se Se |
Isso indica que apenas as bibliotecas compartilhadas
|
namespace. |
Uma lista de diretórios separados por dois-pontos para pesquisar diretórios compartilhados bibliotecas. Os diretórios especificados em Quando Por exemplo, se |
Isso indica que o vinculador dinâmico procura
|
namespace. |
Uma lista de diretórios separada por dois-pontos para pesquisar bibliotecas compartilhadas quando: O AddressSanitizer (ASan) está ativado.
|
Isso indica que, quando
ASan está ativado
o vinculador dinâmico pesquisa |
namespace. |
Uma lista de diretórios separada por dois-pontos (incluindo subdiretórios) em que
o vinculador dinâmico pode carregar as bibliotecas compartilhadas (além de
As bibliotecas compartilhadas que estão nos subdiretórios de
Se |
Isso indica que as bibliotecas compartilhadas em
Por exemplo, sem |
namespace. |
Uma lista de diretórios separada por dois-pontos em que o vinculador dinâmico pode ser carregado. as bibliotecas compartilhadas quando o ASan está ativado.
|
Isso indica que, quando o ASan está ativado
bibliotecas compartilhadas em |
namespace. |
Um valor booleano que indica se o programa (diferente de
Se Se |
Isso indica que |
Criação de namespace do vinculador
No Android 11, a configuração do vinculador é criada durante a execução em
/linkerconfig
em vez de usar arquivos de texto simples em
${android-src}/system/core/rootdir/etc
. A configuração é gerada na inicialização
tempo com base no ambiente de execução, que inclui os seguintes itens:
- Se o dispositivo oferecer suporte ao VNDK
- Versão de destino do VNDK da partição do fornecedor
- Versão do VNDK da partição de produtos
- Módulos APEX instalados
A configuração do vinculador é criada ao resolver as dependências entre os namespaces dele. Para
exemplo, se há atualizações nos módulos APEX que incluem atualizações de dependência, o vinculador
configuração é gerada refletindo essas alterações. Mais detalhes para criar a configuração do vinculador
podem ser encontradas em
${android-src}/system/linkerconfig
Isolamento de namespace do vinculador
Há três tipos de configuração. Dependendo do valor
PRODUCT_TREBLE_LINKER_NAMESPACES
e
BOARD_VNDK_VERSION
em BoardConfig.mk
, a
configuração correspondente é gerada no momento da inicialização.
PRODUCT_TREBLE_ LINKER_NAMESPACES |
BOARD_VNDK_ VERSION |
Configuração selecionada | Requisito de VTS |
---|---|---|---|
true |
current |
VNDK |
Obrigatório para dispositivos lançados com o Android 9 ou versões mais recentes |
Vazio | VNDK Lite |
Obrigatório para dispositivos lançados com o Android 8.x | |
false |
Vazio | Legacy |
Para dispositivos não agudos |
A configuração do VNDK Lite isola as bibliotecas compartilhadas SP-HAL e VNDK-SP. No Android 8.0,
precisa ser o arquivo de configuração do vinculador dinâmico quando
PRODUCT_TREBLE_LINKER_NAMESPACES
é true
.
A configuração do VNDK também isola as bibliotecas compartilhadas SP-HAL e VNDK-SP. Além disso, essa configuração fornece o isolamento completo do vinculador dinâmico. Isso garante que os módulos na partição do sistema não dependam da bibliotecas nas partições do fornecedor e vice-versa.
No Android 8.1 ou versões mais recentes, a configuração do VNDK é a configuração padrão
É altamente recomendável ativar o isolamento total do vinculador dinâmico configurando
BOARD_VNDK_VERSION
para current
.
Configuração do VNDK
A configuração do VNDK isola as dependências da biblioteca compartilhada. entre as partições do sistema e do fornecedor. Comparado a mencionadas na subseção anterior, as diferenças são descritos da seguinte forma:
-
Processos do framework
default
,vndk
. os namespacessphal
ers
são criados.- Todos os namespaces estão isolados.
- As bibliotecas compartilhadas do sistema são carregadas no namespace
default
. - SP-HALs são carregadas no namespace
sphal
. - Bibliotecas compartilhadas VNDK-SP carregadas no namespace
vndk
.
-
Processos do fornecedor
- Os namespaces
default
,vndk
esystem
são criados. - O namespace
default
está isolado. - As bibliotecas compartilhadas do fornecedor são carregadas no namespace
default
. - As bibliotecas compartilhadas VNDK e VNDK-SP são carregadas no namespace
vndk
. - O LL-NDK e as dependências dele são carregados no namespace
system
.
- Os namespaces

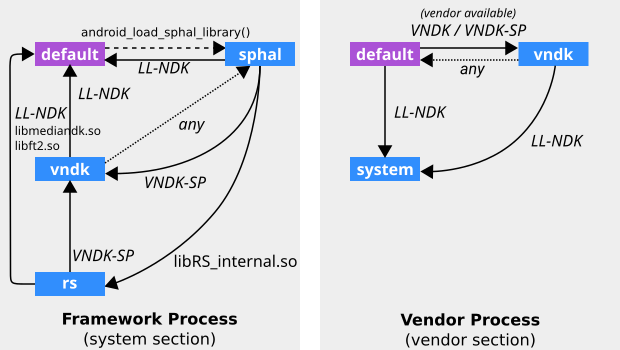

A relação entre os namespaces do vinculador é ilustrada abaixo.
Figura 1. Isolamento de namespace do vinculador (configuração de VNDK).
Na imagem acima, LL-NDK e VNDK-SP significam o seguinte: bibliotecas compartilhadas:
-
LL-NDK (link em inglês)
libEGL.so
libGLESv1_CM.so
libGLESv2.so
libGLESv3.so
libandroid_net.so
libc.so
libdl.so
liblog.so
libm.so
libnativewindow.so
libneuralnetworks.so
libsync.so
libvndksupport.so
libvulkan.so
-
VNDK-SP (link em inglês)
android.hardware.graphics.common@1.0.so
android.hardware.graphics.mapper@2.0.so
android.hardware.renderscript@1.0.so
android.hidl.memory@1.0.so
libRSCpuRef.so
libRSDriver.so
libRS_internal.so
libbase.so
libbcinfo.so
libc++.so
libcutils.so
libhardware.so
libhidlbase.so
libhidlmemory.so
libhidltransport.so
libhwbinder.so
libion.so
libutils.so
libz.so
Confira mais detalhes em /linkerconfig/ld.config.txt
no dispositivo.
Configuração do VNDK Lite

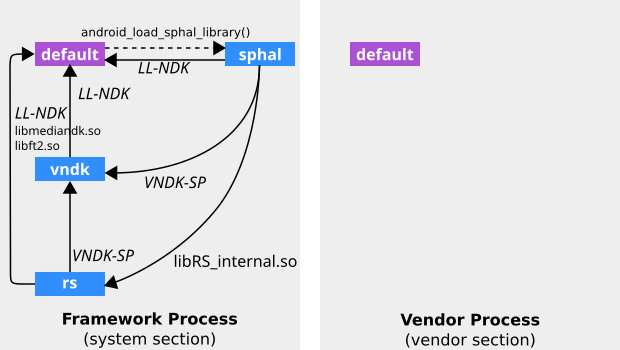

A partir do Android 8.0, o vinculador dinâmico é configurado para isolar a SP-HAL e Bibliotecas compartilhadas do VNDK-SP para que os símbolos não entrem em conflito com outros bibliotecas compartilhadas do framework. A relação entre os namespaces do vinculador é mostradas abaixo.
LL-NDK e VNDK-SP significam as seguintes bibliotecas compartilhadas:
-
LL-NDK (link em inglês)
libEGL.so
libGLESv1_CM.so
libGLESv2.so
libc.so
libdl.so
liblog.so
libm.so
libnativewindow.so
libstdc++.so
(não está na configuração)libsync.so
libvndksupport.so
libz.so
(movido para VNDK-SP em a configuração)
-
VNDK-SP (link em inglês)
android.hardware.graphics.common@1.0.so
android.hardware.graphics.mapper@2.0.so
android.hardware.renderscript@1.0.so
android.hidl.memory@1.0.so
libbase.so
libc++.so
libcutils.so
libhardware.so
libhidlbase.so
libhidlmemory.so
libhidltransport.so
libhwbinder.so
libion.so
libutils.so
A tabela abaixo lista a configuração de namespaces para o framework
processos, que foi extraído da seção [system]
do
a configuração do VNDK Lite.
Namespace | Propriedade | Valor |
---|---|---|
default |
search.paths |
/system/${LIB} /odm/${LIB} /vendor/${LIB} /product/${LIB}
|
isolated |
false |
|
sphal |
search.paths |
/odm/${LIB} /vendor/${LIB}
|
permitted.paths |
/odm/${LIB} /vendor/${LIB}
|
|
isolated |
true |
|
visible |
true |
|
links |
default,vndk,rs |
|
link.default.shared_libs |
LL-NDK (link em inglês) | |
link.vndk.shared_libs |
VNDK-SP (link em inglês) | |
link.rs.shared_libs |
libRS_internal.so |
|
vndk (para VNDK-SP) |
search.paths |
/odm/${LIB}/vndk-sp /vendor/${LIB}/vndk-sp /system/${LIB}/vndk-sp-${VER}
|
permitted.paths |
/odm/${LIB}/hw /odm/${LIB}/egl /vendor/${LIB}/hw /vendor/${LIB}/egl /system/${LIB}/vndk-sp-${VER}/hw |
|
isolated |
true |
|
visible |
true |
|
links |
default |
|
link.default.shared_libs |
LL-NDK (link em inglês) | |
rs (para RenderScript) |
search.paths |
/odm/${LIB}/vndk-sp /vendor/${LIB}/vndk-sp /system/${LIB}/vndk-sp-${VER} /odm/${LIB} /vendor/${LIB}
|
permitted.paths |
/odm/${LIB} e /vendor/${LIB} e /data (para kernel de RS compilado)
|
|
isolated |
true |
|
visible |
true |
|
links |
default,vndk |
|
link.default.shared_libs |
LL-NDKlibmediandk.so () libft2.so
|
|
link.vndk.shared_libs |
VNDK-SP (link em inglês) |
A tabela abaixo apresenta a configuração de namespaces para processos do fornecedor.
que foi extraído da seção [vendor]
do
a configuração do VNDK Lite.
Namespace | Propriedade | Valor |
---|---|---|
default |
search.paths |
/odm/${LIB} e /odm/${LIB}/vndk e /odm/${LIB}/vndk-sp e de /vendor/${LIB}
/vendor/${LIB}/vndk e /vendor/${LIB}/vndk-sp /system/${LIB}/vndk-${VER} /system/${LIB}/vndk-sp-${VER} /system/${LIB} (descontinuado)/product/${LIB} (descontinuado)
|
isolated |
false |
Mais detalhes podem ser encontrados em /linkerconfig/ld.config.txt
no dispositivo.
Histórico do documento
Mudanças no Android 11
- No Android 11, os arquivos
ld.config.*.txt
estáticos são removidos da base de código e o LinkerConfig os gera no ambiente de execução.
Mudanças no Android 9
- No Android 9, o namespace do vinculador
vndk
é adicionado ao fornecedor Processos e bibliotecas compartilhadas do VNDK são isolados do vinculador padrão . - Substitua
PRODUCT_FULL_TREBLE
por uma opção mais específicaPRODUCT_TREBLE_LINKER_NAMESPACES
. - O Android 9 muda os nomes da seguinte configuração do vinculador dinâmico
.
Android 8.x Android 9 Descrição ld.config.txt.in
ld.config.txt
Para dispositivos com isolamento de namespace do vinculador de ambiente de execução ld.config.txt
ld.config.vndk_lite.txt
Para dispositivos com isolamento de namespace do vinculador VNDK-SP ld.config.legacy.txt
ld.config.legacy.txt
Para dispositivos legados com Android 7.x ou anterior - O
android.hardware.graphics.allocator@2.0.so
foi removido. - As partições
product
eodm
foram adicionadas.
