Bluetooth

Android menyediakan stack Bluetooth default yang mendukung Bluetooth Klasik dan Bluetooth Hemat Energi (BLE). Dengan menggunakan Bluetooth, perangkat Android dapat membuat jaringan area pribadi untuk mengirim dan menerima data dengan perangkat Bluetooth di sekitar.

Di Android 4.3 dan yang lebih tinggi, stack Bluetooth Android memberikan kemampuan untuk menerapkan BLE. Untuk menggunakan BLE API sepenuhnya, ikuti Persyaratan HCI Bluetooth Android. Perangkat Android dengan chipset yang memenuhi syarat dapat menerapkan Bluetooth Klasik atau Bluetooth Klasik dan BLE. BLE tidak kompatibel mundur dengan chipset Bluetooth lama.

Di Android 8.0, stack Bluetooth sepenuhnya memenuhi syarat untuk Bluetooth 5. Untuk menggunakan fitur Bluetooth 5 yang tersedia, perangkat harus memiliki chipset yang memenuhi syarat Bluetooth 5.

Arsitektur Android

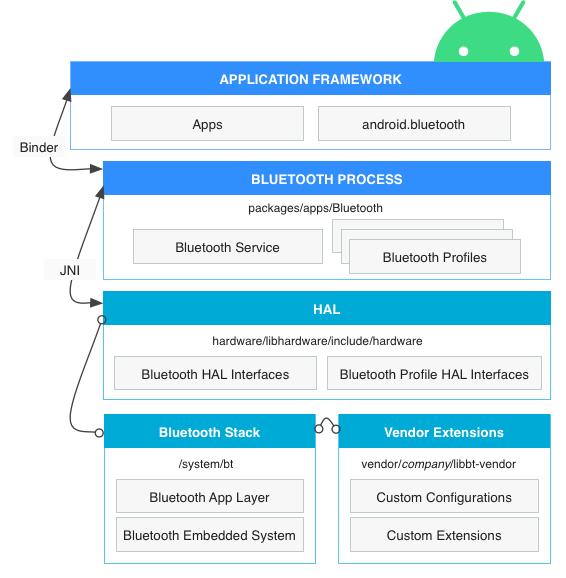

Aplikasi Bluetooth berkomunikasi dengan proses Bluetooth melalui Binder. Proses Bluetooth menggunakan Java Native Interface (JNI) untuk berkomunikasi dengan stack Bluetooth dan memberi developer akses ke berbagai profil Bluetooth. Diagram ini menunjukkan struktur umum stack Bluetooth:

Gambar 1. Arsitektur Bluetooth Android.

framework aplikasi

Di tingkat framework aplikasi adalah kode aplikasi, yang menggunakan android.bluetooth API untuk berinteraksi dengan hardware Bluetooth. Secara internal, kode ini memanggil proses Bluetooth melalui mekanisme IPC Binder.

Aplikasi Bluetooth

Aplikasi Bluetooth, yang berada di packages/modules/Bluetooth/android/app, dikemas sebagai aplikasi Android dan menerapkan profil Bluetooth di lapisan framework Android. Aplikasi ini memanggil stack Bluetooth melalui JNI.

JNI

Kode JNI yang terkait dengan android.bluetooth terletak di packages/modules/Bluetooth/android/app/jni. Kode JNI memanggil stack Bluetooth saat operasi Bluetooth tertentu terjadi, seperti saat perangkat ditemukan.

Stack Bluetooth

Stack Bluetooth default disediakan di AOSP dan terletak di packages/modules/Bluetooth/system. Stack mengimplementasikan HAL Bluetooth generik dan menyesuaikannya dengan ekstensi dan perubahan konfigurasi.

implementasi vendor

Perangkat vendor berinteraksi dengan stack Bluetooth menggunakan bahasa definisi antarmuka HAL (HIDL).

HIDL

HIDL menentukan antarmuka antara stack Bluetooth dan implementasi vendor. Untuk membuat file HIDL Bluetooth, teruskan file antarmuka Bluetooth ke alat pembuatan HIDL. File antarmuka terletak di hardware/interfaces/bluetooth.

Pengembangan stack Bluetooth

Stack Bluetooth Android adalah stack Bluetooth yang sepenuhnya memenuhi syarat. Daftar kualifikasi ada di situs Bluetooth SIG (memerlukan login) di bagian QDID 169365.

Stack Bluetooth inti berada di packages/modules/Bluetooth. Pengembangan dilakukan di AOSP, dan kontribusi sangat diharapkan.
