Bluetooth

סמל של Android Bluetooth HAL

‫Android מספקת מחסנית Bluetooth שמוגדרת כברירת מחדל ותומכת גם ב-Bluetooth קלאסי וגם ב-Bluetooth עם צריכת אנרגיה נמוכה (BLE). באמצעות Bluetooth, מכשירי Android יכולים ליצור רשתות אזור אישיות כדי לשלוח ולקבל נתונים עם מכשירי Bluetooth בקרבת מקום.

ב-Android מגרסה 4.3 ואילך, מחסנית ה-Bluetooth של Android מספקת את היכולת להטמיע BLE. כדי להשתמש במלוא היכולות של ממשקי ה-API של BLE, צריך לפעול לפי הדרישות של Android Bluetooth HCI. מכשירי Android עם ערכת שבבים מתאימה יכולים להטמיע Bluetooth קלאסי או גם Bluetooth קלאסי וגם BLE. ‫BLE לא תואם לאחור לערכות שבבים ישנות יותר של Bluetooth.

ב-Android 8.0, מחסנית ה-Bluetooth עומדת בדרישות של Bluetooth 5. כדי להשתמש בתכונות הזמינות של Bluetooth 5, במכשיר צריך להיות ערכת שבבים שעומדת בדרישות של Bluetooth 5.

ארכיטקטורה ל-Android

אפליקציית Bluetooth מתקשרת עם תהליך ה-Bluetooth באמצעות Binder. תהליך ה-Bluetooth משתמש ב-Java Native Interface ‏ (JNI) כדי לתקשר עם מחסנית ה-Bluetooth, ומספק למפתחים גישה לפרופילים שונים של Bluetooth. הדיאגרמה הזו מציגה את המבנה הכללי של מחסנית Bluetooth:

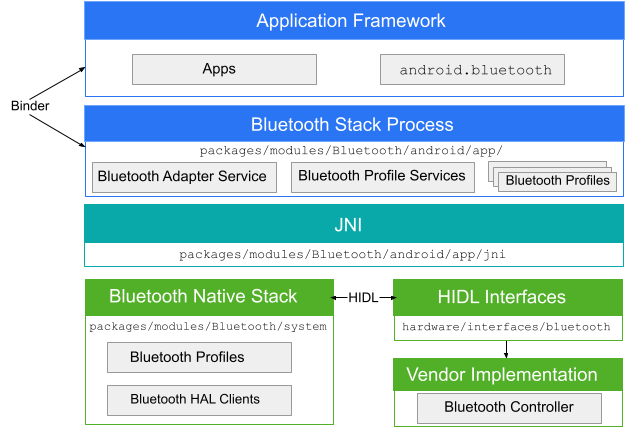

דיאגרמה שבה מוצגות השכבות של מחסנית ה-Bluetooth ב-Android.

איור 1. ארכיטקטורת Bluetooth ב-Android.

app framework
ברמת מסגרת האפליקציה נמצא קוד האפליקציה, שמשתמש בממשקי ה-API‏ android.bluetooth כדי ליצור אינטראקציה עם חומרת ה-Bluetooth. באופן פנימי, הקוד הזה מפעיל את תהליך ה-Bluetooth באמצעות מנגנון ה-IPC של Binder.
אפליקציית Bluetooth
אפליקציית ה-Bluetooth, שנמצאת ב-packages/modules/Bluetooth/android/app, מגיעה כחבילה של אפליקציית Android ומיישמת את פרופילי ה-Bluetooth בשכבת מסגרת Android. האפליקציה הזו קוראת למערך Bluetooth דרך JNI.
JNI
קוד ה-JNI שמשויך ל-android.bluetooth נמצא ב-packages/modules/Bluetooth/android/app/jni. קוד ה-JNI קורא למערך Bluetooth כשמתרחשות פעולות מסוימות של Bluetooth, למשל כשמגלים מכשירים.
Bluetooth stack
מקבץ ברירת המחדל של Bluetooth מסופק ב-AOSP וממוקם ב-packages/modules/Bluetooth/system. המקבץ מיישם את ה-HAL הגנרי של Bluetooth ומתאים אותו אישית באמצעות תוספים ושינויים בהגדרות.
הטמעה של ספק
מכשירי ספקים מקיימים אינטראקציה עם מחסנית Bluetooth באמצעות שפת הגדרת ממשק HAL‏ (HIDL).

HIDL

‫HIDL מגדיר את הממשק בין מחסנית Bluetooth לבין ההטמעה של הספק. כדי ליצור את קובצי ה-Bluetooth HIDL, מעבירים את קובצי ממשק ה-Bluetooth לכלי ליצירת HIDL. קבצי הממשק נמצאים בתיקייה hardware/interfaces/bluetooth.

פיתוח של Bluetooth stack

מקבץ הפיצ'רים של Bluetooth ב-Android הוא מקבץ פיצ'רים מלא של Bluetooth. רשימת ההסמכות מופיעה באתר של Bluetooth SIG (נדרשת כניסה) בקטע QDID 169365.

מקבץ הפיצ'רים של Bluetooth נמצא ב- packages/modules/Bluetooth. הפיתוח מתבצע ב-AOSP, ואנחנו מקבלים בברכה הצעות לשיפורים.
