การกำหนดช่วง: ลำดับข้อความและข้อมูลเพย์โหลดนอกแบนด์

Android 16 เปิดตัวโมดูลการวัดระยะ โปรโตคอลและข้อกำหนดของเพย์โหลดนี้กำหนดลำดับข้อความและเพย์โหลด ของการสื่อสารนอกแบนด์ (OOB) ที่ใช้ในการแลกเปลี่ยนการกำหนดค่าการวัดระยะทาง รวมถึง เพื่อเริ่มและหยุดการวัดระยะทางระหว่างอุปกรณ์เริ่มต้นและอุปกรณ์ตอบกลับที่ ทำการวัดระยะทาง

เป้าหมายหลักของหน้านี้คือการช่วยให้ผู้ให้บริการอุปกรณ์ที่ไม่ใช่ Android สามารถใช้ข้อกำหนดนี้เพื่อให้อุปกรณ์ของตนใช้งานร่วมกันได้สำหรับการวัดระยะ กับอุปกรณ์ Android

ข้อความและลำดับข้อความ

ส่วนนี้อธิบายข้อความและลำดับการแลกเปลี่ยนข้อความ

ตารางต่อไปนี้แสดงข้อความทั้งหมดที่มีในการแลกเปลี่ยน OOB

ข้อความ	รหัสข้อความ
Ranging Capability Request	0x0
Ranging Capability Response	0x1
Ranging Configuration	0x2
Ranging Configuration Response (ไม่บังคับ)	0x3
Stop Ranging	0x6
Stop Ranging Response (ไม่บังคับ)	0x7

ดังที่แสดงในรูปที่ 1 และ 2 การทริกเกอร์การแลกเปลี่ยนข้อความจะขึ้นอยู่กับ ช่องทางการสื่อสาร

สำหรับช่องทางการสื่อสารที่อิงตามการเชื่อมต่อ เช่น BLE GATT การแลกเปลี่ยนข้อความ จะเริ่มต้นด้วยอุปกรณ์ที่เริ่มส่ง Ranging Capability Request ไปยังอุปกรณ์ที่ตอบ อุปกรณ์ของผู้ตอบจะตอบกลับโดยการส่ง Ranging Capability Response ดังที่แสดงในรูปที่ 1

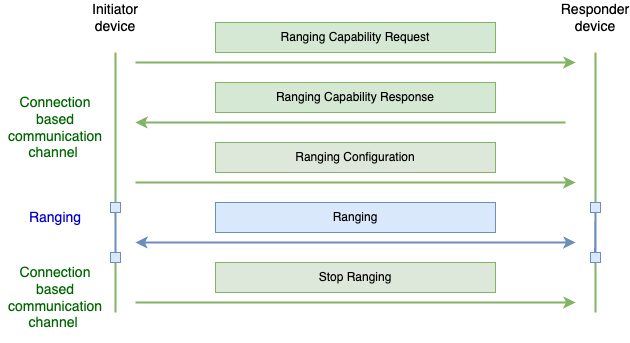

รูปที่ 1 การแลกเปลี่ยนข้อความ OOB โดยใช้ช่องทางการสื่อสารที่อิงตามการเชื่อมต่อ

สำหรับช่องทางการสื่อสารที่อิงตามโฆษณา อุปกรณ์ของผู้ตอบจะเริ่มต้นด้วยการ โฆษณา Ranging Capability ในกรณีนี้ ระบบจะไม่ส่ง Ranging Capability Request จากอุปกรณ์ที่เริ่มต้น แต่หลังจากตรวจพบโฆษณาแล้ว เมื่ออุปกรณ์ที่เริ่มต้น (เครื่องสแกนเริ่มต้น) พร้อมใช้งาน อุปกรณ์จะตอบกลับด้วยการโฆษณา Ranging Configuration เป็นข้อความแรก ดังที่แสดงในรูปที่ 2

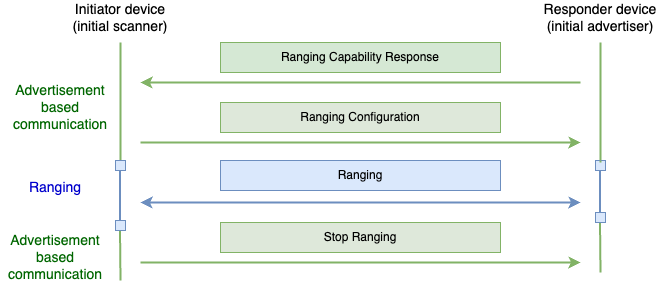

รูปที่ 2 การแลกเปลี่ยนข้อความ OOB โดยใช้การสื่อสารที่อิงตามโฆษณา

การแลกเปลี่ยนข้อความที่เหลือจะเหมือนกันในทั้ง 2 กรณี อุปกรณ์ตอบกลับ จะเริ่มวัดระยะทันทีหลังจากได้รับข้อความ Ranging Configuration อุปกรณ์ตอบกลับจะหยุดการวัดระยะหลังจากได้รับหรือตรวจพบข้อความ Stop Ranging

ในโฟลว์ที่อิงตามการเชื่อมต่อ อุปกรณ์ตอบกลับจะแสดงความสามารถ ของเทคโนโลยีการวัดระยะที่ขอในRanging Capability Request ข้อความเท่านั้น ส่วนในโฟลว์การโฆษณา อุปกรณ์ตอบกลับต้องแสดงความสามารถทั้งหมด เนื่องจากไม่มีข้อความคำขอความสามารถก่อนหน้า

อุปกรณ์ที่เริ่มการสื่อสารจะถือว่าได้รับคำตอบเพียงรายการเดียวสำหรับข้อความคำขอที่ส่ง อุปกรณ์ที่ตอบกลับต้องไม่ทำการสมมติฐานดังกล่าวเพื่อให้ ตอบกลับคำขอใดก็ได้ตามลำดับ ซึ่งจะช่วยให้Ranging Capability Request อุปกรณ์ของผู้ตอบสามารถตอบกลับข้อความหลายรายการติดต่อกัน หรือข้อความอื่นๆ ที่ไม่เป็นไปตามลำดับจากอุปกรณ์ของผู้เริ่มได้

รหัสเทคโนโลยีการวัดระยะ

รหัสของเทคโนโลยีการวัดระยะจะแสดงอยู่ในตารางต่อไปนี้

เทคโนโลยีการวัดระยะ	รหัส
UWB	0x0
CS	0x1
RTT ของ Wi-Fi NAN	0x2
RSSI	0x3
RFU	0x4 - 0xFF

รหัสเหล่านี้ใช้ในตารางต่อไปนี้ซึ่งต้องมีรหัสเทคโนโลยีการวัดระยะ สำหรับฟิลด์ที่มีบิตฟิลด์เทคโนโลยีการวัดระยะ ระบบจะตั้งค่าบิต ที่สอดคล้องกับดัชนีของรหัสเทคโนโลยีเมื่อรวมเทคโนโลยีนั้น ไว้ในบิตฟิลด์

ตัวอย่างเช่น RSSI มีค่ารหัสเป็น 3 แต่หากรวม RSSI ไว้ในฟิลด์บิตของเทคโนโลยีการวัดระยะ ระบบจะต้องเปิดบิตที่มีตำแหน่งของรหัส (3) (บิตแรกอยู่ที่ตำแหน่ง 0) ซึ่งจะทำให้ค่าฟิลด์บิตที่ได้เป็น 0x8 หากรวมทั้ง UWB และ RSSI ไว้ ค่าของบิตฟิลด์ จะเป็น 0x0A (เปิดทั้งบิต 0 และ 3)

รูปแบบข้อความ

ข้อความแต่ละรายการประกอบด้วยส่วนหัวและเพย์โหลด

รูปที่ 3 รูปแบบข้อความ

ส่วนหัว

ขนาด: 2 ไบต์

คำอธิบาย: ส่วนหัวเป็นส่วนแรกที่อยู่ในข้อความ ซึ่งใช้ร่วมกันในข้อความทั้งหมด ส่วนหัวมีเวอร์ชันและรหัสของข้อความ ประเภท ฟิลด์เวอร์ชันจะระบุเวอร์ชันของข้อกำหนดนี้ที่เนื้อหาของข้อความเป็นไปตาม ข้อกำหนดนี้เวอร์ชันปัจจุบันคือ 1 ดูข้อมูลเพิ่มเติมเกี่ยวกับวิธีใช้การกำหนดเวอร์ชันระหว่างอุปกรณ์ในเวอร์ชันต่างๆ ได้ที่การกำหนดเวอร์ชัน ส่วนหัวยังคงเข้ากันได้แบบย้อนหลังในเวอร์ชันต่างๆ ซึ่งหมายความว่า Use Case จะแยกวิเคราะห์ส่วนหัวเพื่อระบุเวอร์ชันและรหัสของข้อความได้เสมอ

ส่วนหัวจะสรุปไว้ในตารางต่อไปนี้

Octet	ประเภทข้อมูล	คำอธิบาย	ค่านิยม
0	uint8	เวอร์ชัน	0x1 - เวอร์ชันปัจจุบัน
1	unit8	รหัสข้อความ	0x0 - Ranging Capability Request ข้อความ 0x1 - Ranging Capability Response ข้อความ 0x2 - Ranging Configuration ข้อความ 0x3 - Ranging Configuration Response ข้อความ (ไม่บังคับ) 0x6 - Stop Ranging ข้อความ 0x7 - Stop Ranging Response ข้อความ (ไม่บังคับ) 0x4-0x5, 0x8 - 0xFF RFU

เพย์โหลด

ขนาด: แตกต่างกันออกไป (ขึ้นอยู่กับประเภทของข้อความ)

คำอธิบาย: เพย์โหลดคือส่วนสุดท้ายของข้อความหลังจากส่วนหัว เพย์โหลดจะขึ้นอยู่กับประเภทของข้อความ รูปแบบของเพย์โหลดสำหรับข้อความแต่ละประเภท จะกำหนดไว้ในส่วนต่อไปนี้

เพย์โหลดข้อความคำขอความสามารถในการวัดระยะ

ขนาด (ไม่รวมขนาดส่วนหัว): 2 ไบต์

Description: Sent by the initiator device to initiate the message exchange. ข้อความนี้ไม่บังคับเมื่อช่องทางการสื่อสารอิงตามการโฆษณา ในกรณีนี้ อุปกรณ์ตอบกลับจะต้องโฆษณาRanging Capabilityข้อความเป็นขั้นตอนแรก อุปกรณ์เริ่มต้น (เครื่องสแกนเริ่มต้น) จะอ่านโฆษณาและตอบกลับโดยตรงด้วยข้อความ Ranging Capability ซึ่งไม่จำเป็นต้องใช้ข้อความนี้

เพย์โหลดของข้อความ Ranging Capability Request สรุปไว้ในตารางต่อไปนี้

Octet	ประเภทข้อมูล	คำอธิบาย	ค่านิยม
0	uint8*2	ฟิลด์บิตของเทคโนโลยีการวัดระยะที่ขอ	0x01 - UWB 0x02 - การตรวจหาช่อง BLE 0x04 - Wi-Fi NAN RTT 0x08 - BLE RSSI RFU

เพย์โหลดของข้อความตอบกลับความสามารถในการวัดระยะ

ขนาด (ไม่รวมขนาดส่วนหัว): แตกต่างกัน (ส่วนที่ใช้ร่วมกัน 2 ไบต์บวกขนาด ของไบต์เทคโนโลยีการวัดระยะแต่ละรายการที่รวมอยู่)

คำอธิบาย: ส่งโดยผู้ตอบกลับเพื่อตอบกลับข้อความ Ranging Capability Request เพย์โหลดของข้อความนี้ประกอบด้วยส่วนที่ใช้ร่วมกันและส่วนที่เฉพาะเจาะจงกับเทคโนโลยี (BLE CS, Wi-Fi NAN RTT, BLE RSSI) ดังที่แสดงในตารางต่อไปนี้ คุณต้องเพิ่มส่วนเฉพาะของเทคโนโลยีการวัดระยะแต่ละรายการก็ต่อเมื่ออุปกรณ์ตอบรับรองรับเทคโนโลยีการวัดระยะนั้นและมีการขอในข้อความ Ranging Capability Request ในกรณีของช่องทางการสื่อสารโฆษณา ต้องรวมเทคโนโลยีการวัดระยะที่รองรับทั้งหมด

Ranging Capability Response เพย์โหลดของข้อความที่พบบ่อยสรุปไว้ในตารางต่อไปนี้

Octet	ประเภทข้อมูล	คำอธิบาย	ค่านิยม
0	uint8*2	ฟิลด์บิตของเทคโนโลยีการวัดระยะที่รองรับ ระบุชุดความสามารถของเทคโนโลยีการวัดระยะที่ตามมาในส่วนที่เหลือของเพย์โหลด	0x01 - UWB 0x02 - การตรวจหาช่อง BLE 0x04 - Wi-Fi NAN RTT 0x08 - BLE RSSI RFU
2	อาร์เรย์ไบต์	ไบต์ความสามารถด้านเทคโนโลยีการวัดระยะ	บล็อกของโครงสร้างที่ซ้ำกันซึ่งกำหนดไว้ต่อเทคโนโลยี

เพย์โหลดของข้อความ UWB Ranging Capability Response สรุปไว้ในตารางต่อไปนี้

Octet	ประเภทข้อมูล	คำอธิบาย	ค่านิยม
0	uint8	รหัสเทคโนโลยีการวัดระยะ	0x0 - UWB
1	uint8	ขนาด	ขนาดของไบต์ความสามารถของ UWB (รวมฟิลด์รหัสเทคโนโลยีและขนาด) ในหน่วยไบต์
2	uint8*2	ที่อยู่ UWB	ที่อยู่ UWB ของอุปกรณ์ 2 ไบต์
4	uint8*4	บิตฟิลด์ของช่องที่รองรับ	บิตฟิลด์ของช่องที่รองรับ บิตที่ตั้งค่าเป็น 0 หมายความว่าไม่รองรับ ส่วน 1 หมายความว่ารองรับ บิต 0 สอดคล้องกับช่อง 0 LSB == channel 0 MSB == channel 31
8	uint8*4	ฟิลด์บิตดัชนี Preamble ที่รองรับ	บิตฟิลด์ของดัชนีคำนำที่รองรับ บิตที่ตั้งค่าเป็น 0 หมายความว่าไม่รองรับ ส่วน 1 หมายความว่ารองรับ บิต 0 สอดคล้องกับดัชนีคำนำ 1 LSB == preamble index 1 MSB == preamble index 32
12	uint8*4	ฟิลด์บิตของรหัสการกำหนดค่าที่รองรับ	บิตฟิลด์ของ config IDs ที่รองรับของ UWB บิตที่ตั้งค่าเป็น 0 หมายความว่าไม่รองรับ ส่วน 1 หมายความว่ารองรับ LSB == config Id 0 >MSB == config Id 31
16	uint8*2	ช่วงเวลาการวัดระยะขั้นต่ำที่รองรับ	ระบุช่วงการวัดระยะที่เร็วที่สุดที่รองรับเป็นมิลลิวินาที ค่าที่อนุญาต (เป็นมิลลิวินาที): 96 120 240 600
18	uint8	ระยะเวลาขั้นต่ำของช่วงเวลาที่รองรับ	ระบุระยะเวลาของสล็อตที่รองรับที่สั้นที่สุดเป็นมิลลิวินาที เช่น หากอุปกรณ์แสดงผล 1 มิลลิวินาที ระบบจะถือว่าอุปกรณ์รองรับระยะเวลาของช่อง 2 มิลลิวินาทีขึ้นไปด้วย ค่าที่อนุญาต (เป็นมิลลิวินาที): 1 2
19		บิตฟิลด์บทบาทของอุปกรณ์ UWB ที่รองรับ	บิตฟิลด์ของบทบาท UWB ที่รองรับ เช่น หากทั้ง 2 รายการรองรับ ค่าฟิลด์สุดท้ายจะเป็น 0x3 0x1 - รองรับบทบาทผู้เริ่มต้น 0x2 - รองรับบทบาทผู้ตอบ

เพย์โหลดของข้อความ BLE CS Ranging Capability Response สรุปไว้ในตารางต่อไปนี้

Octet	ประเภทข้อมูล	คำอธิบาย	ค่านิยม
0	uint8	รหัสเทคโนโลยีการวัดระยะ	0x1 - BLE CS
1	uint8	ขนาด	ขนาดของไบต์ความสามารถของ BLE CS (รวมถึงฟิลด์รหัสเทคโนโลยีและขนาด) ในหน่วยไบต์
2	uint8	บิตฟิลด์ประเภทความปลอดภัยที่รองรับ	บิตฟิลด์ของประเภทความปลอดภัยที่รองรับสำหรับ BLE CS 0x01 - CS_SECURITY_LEVEL_UNKNOWN 0x02 - CS_SECURITY_LEVEL_ONE 0x04 - CS_SECURITY_LEVEL_TWO 0x08 - CS_SECURITY_LEVEL_THREE 0x10 - CS_SECURITY_LEVEL_FOUR
3	uint8*6	ที่อยู่อุปกรณ์	ที่อยู่อุปกรณ์ที่ใช้สำหรับ BLE CS ในลำดับ Big Endian

สรุปเพย์โหลดข้อความ Wi-Fi NAN RTT Ranging Capability Response ไว้ในตารางต่อไปนี้

Octet	ประเภทข้อมูล	คำอธิบาย	ค่านิยม
0	uint8	รหัสเทคโนโลยีการวัดระยะ	0x2 - RTT ของ Wi-Fi NAN
1	uint8	ขนาด	ขนาดของไบต์ความสามารถของ BLE RSSI (รวมถึงฟิลด์รหัสเทคโนโลยีและขนาด) ในหน่วยไบต์
2	uint8	ฟิลด์บิตของฟีเจอร์ที่รองรับ	บิตฟิลด์ของฟีเจอร์ที่รองรับ 0x01 - ใช้ได้กับ 11mc 0x02 - รองรับ 11az
3	uint8	รองรับการวัดระยะเป็นระยะ	0x0 - ไม่รองรับการวัดระยะเป็นระยะ 0x1 - รองรับช่วงเวลา
4	uint8	แบนด์วิดท์ที่รองรับ	ข้อมูลนี้ช่วยให้ได้ความแม่นยำในการวัดระยะที่ทำได้โดยใช้ Wi-Fi NAN และช่วยให้แอปพิจารณาได้ว่าจะใช้ UWB, BLE CS, BLE RSSI หรือ Wi-Fi NAN ในการวัดระยะหรือไม่ 0x00 - 20 MHz 0x01 - 40 MHz 0x02 - 80 MHz 0x03 - 160 MHz 0x04 - 80+80 MHz 0x05 - 320 MHz RFU
5	uint8	จำนวนเชนรับที่รองรับ	ข้อมูลนี้ช่วยให้ได้ความแม่นยำในการวัดระยะที่ทำได้โดยใช้ Wi-Fi NAN และช่วยให้แอปพิจารณาได้ว่าจะใช้ UWB, BLE CS, BLE RSSI หรือ Wi-Fi NAN ในการวัดระยะหรือไม่ 0x00 - ไม่ได้กำหนด 0x01 - 1 RX chain 0x02 - 2 RX chains 0x03 - 3 RX chains 0x04 - 4 RX chains

เพย์โหลดของข้อความ BLE RSSI Ranging Capability Response สรุปไว้ในตารางต่อไปนี้

Octet	ประเภทข้อมูล	คำอธิบาย	ค่านิยม
0	uint8	รหัสเทคโนโลยีการวัดระยะ	0x3 - BLE RSSI
1	uint8	ขนาด	ขนาดของไบต์ความสามารถของ BLE RSSI (รวมถึงฟิลด์รหัสเทคโนโลยีและขนาด) ในหน่วยไบต์
2	uint8*6	ที่อยู่อุปกรณ์	ที่อยู่อุปกรณ์ที่ใช้สำหรับ BLE RSSI ในลำดับ Big Endian

เพย์โหลดข้อความการกำหนดค่าการวัดระยะ

ขนาด (ไม่รวมขนาดส่วนหัว): แตกต่างกัน (ส่วนที่ใช้ร่วมกัน 4 ไบต์บวกขนาด ของไบต์เทคโนโลยีการวัดระยะแต่ละรายการที่รวมอยู่)

คำอธิบาย: ข้อความนี้ส่งโดยผู้เริ่มและมี การกำหนดค่าที่เทคโนโลยีการวัดระยะแต่ละอย่างสามารถใช้เพื่อเริ่มการวัดระยะได้ อุปกรณ์ตอบกลับต้องพยายามเริ่มการวัดระยะด้วยเทคโนโลยีการวัดระยะที่ระบุแต่ละรายการ เมื่อได้รับข้อความนี้ เพย์โหลดข้อความนี้ประกอบด้วย ส่วนที่ใช้ร่วมกัน และส่วนที่เฉพาะเจาะจงกับเทคโนโลยีการวัดระยะ (UWB, BLE CS, Wi-Fi NAN RTT, BLE RSSI) ดังที่แสดงในตารางต่อไปนี้

Ranging Configuration เพย์โหลดของข้อความที่พบบ่อยสรุปไว้ในตารางต่อไปนี้

Octet	ประเภทข้อมูล	คำอธิบาย	ค่านิยม
0	uint8*2	ฟิลด์บิตที่ตั้งค่าการกำหนดค่าเทคโนโลยีการวัดระยะ	ฟิลด์บิตของเทคโนโลยีการวัดระยะที่ข้อความนี้มีข้อมูลการกำหนดค่าและต้องตั้งค่าพารามิเตอร์การกำหนดค่า 0x01 - UWB 0x02 - การตรวจหาช่อง BLE 0x04 - Wi-Fi NAN RTT 0x08 - BLE RSSI RFU
2	uint8*2	บิตฟิลด์	RFU ต้องตั้งค่าเป็นค่าเดียวกับฟิลด์บิตฟิลด์ชุดการกำหนดค่าเทคโนโลยีการวัดระยะ
4	อาร์เรย์ไบต์	ไบต์การกำหนดค่าเทคโนโลยีการวัดระยะ	บล็อกของโครงสร้างที่ซ้ำซึ่งกำหนดต่อเทคโนโลยี

เพย์โหลดของข้อความ UWB Ranging Configuration สรุปไว้ในตารางต่อไปนี้

Octet	ประเภทข้อมูล	คำอธิบาย	ค่านิยม
0	uint8	รหัสเทคโนโลยีการวัดระยะ	0x0 - UWB
1	uint8	ขนาด	ขนาดของการกำหนดค่า UWB (รวมฟิลด์รหัสเทคโนโลยีและขนาด) ในหน่วยไบต์
2	uint8*2	ที่อยู่ UWB	ที่อยู่ UWB ของอุปกรณ์ 2 ไบต์
4	uint8*4	รหัสเซสชัน	รหัสเซสชันที่สร้างขึ้น รหัสเซสชันคือตัวระบุที่ไม่ซ้ำกันสำหรับเซสชันการวัดระยะระหว่างโทรศัพท์กับอุปกรณ์ต่อพ่วง
8	uint8	รหัสการกำหนดค่าที่เลือก	หมายเลข config ID ที่เลือกเป็นจำนวนเต็ม รหัสการกำหนดค่าจะระบุพารามิเตอร์เวลาและประเภทการรักษาความปลอดภัยที่ต้องใช้สำหรับเซสชันการวัดระยะ UWB
9	uint8	ช่องที่เลือก	ช่องที่เลือกสำหรับเซสชันการวัดระยะ UWB
10	uint8	ดัชนีอารัมภบทที่เลือก	ดัชนี Preamble ที่เลือกสำหรับเซสชันการวัดระยะ UWB
11	uint8*2	ช่วงการวัดที่เลือก	อัตราช่วงการวัดที่เลือกเป็นมิลลิวินาที ค่าที่อนุญาต (เป็นมิลลิวินาที): 96 120 240 600
13	uint8	ระยะเวลาของช่วงเวลาที่เลือก	ระยะเวลาของช่องที่เลือกเป็นมิลลิวินาที ค่าที่อนุญาต (เป็นมิลลิวินาที): 1 2
14	uint8	ความยาวของคีย์เซสชัน	ความยาวของคีย์เซสชันในหน่วยไบต์
15	อาร์เรย์ไบต์	เซสชันคีย์	เซสชันคีย์ หากใช้ S-STS ไบต์ 2 ตัวแรกจะเป็นรหัสผู้ให้บริการ และไบต์ 6 ตัวถัดไปจะเป็น STS IV แบบคงที่ หากใช้ P-STS นี่จะเป็นคีย์เซสชันขนาด 16 ไบต์หรือ 32 ไบต์ ประเภทความปลอดภัยที่ใช้จะกำหนดโดยรหัสการกำหนดค่า
แตกต่างกันไป	uint8*2	รหัสประเทศ	รหัสประเทศ ISO 3166-1 alpha-2 ซึ่งแสดงด้วยอักขระ ASCII 2 ตัว
แตกต่างกันไป	uint8	บทบาทของอุปกรณ์ที่เลือก	0x01 - ผู้เริ่ม 0x02 - ผู้ตอบ
แตกต่างกันไป	uint8	โหมดอุปกรณ์ที่เลือก	0x01 - ตัวควบคุม 0x02 - Controlee

เพย์โหลดของข้อความ BLE CS Ranging Configuration สรุปไว้ในตารางต่อไปนี้

Octet	ประเภทข้อมูล	คำอธิบาย	ค่านิยม
0	uint8	รหัสเทคโนโลยีการวัดระยะ	0x1 - BLE CS
1	uint8	ขนาด	ขนาดของการกำหนดค่า BLE CS (รวมถึงฟิลด์รหัสเทคโนโลยีและขนาด) ในหน่วยไบต์
2	uint8	ประเภทการรักษาความปลอดภัยที่เลือก	ประเภทความปลอดภัยที่เลือก ค่าที่อนุญาต: 0x0 - CS_SECURITY_LEVEL_UNKNOWN 0x1 - CS_SECURITY_LEVEL_ONE 0x2 - CS_SECURITY_LEVEL_TWO 0x3 - CS_SECURITY_LEVEL_THREE 0x4 - CS_SECURITY_LEVEL_FOUR
3	uint8*6	ที่อยู่อุปกรณ์	ที่อยู่อุปกรณ์ที่ใช้สำหรับ BLE CS ในลำดับ Big Endian

สรุปเพย์โหลดข้อความ RTT ของ Wi-Fi NAN Ranging Configuration ไว้ในตารางต่อไปนี้

Octet	ประเภทข้อมูล	คำอธิบาย	ค่านิยม
0	uint8	รหัสเทคโนโลยีการวัดระยะ	0x2 - RTT ของ Wi-Fi NAN
1	uint8	ขนาด	ขนาดของการกำหนดค่า RTT ของ Wi-Fi NAN (รวมถึงช่องรหัสเทคโนโลยีและขนาด) ในหน่วยไบต์
2	uint8	ความยาวของชื่อบริการ	ความยาวของช่องชื่อบริการในหน่วยไบต์ ดูส่วนที่ 1.3.3 ตารางที่ 1 ของข้อกำหนด Wi-Fi Aware v4.0 คำจำกัดความ
3	อาร์เรย์ไบต์	ชื่อบริการ	ชื่อบริการ ดูส่วนที่ 1.3.3 ตารางที่ 1 ของข้อกำหนด Wi-Fi Aware v4.0 คำจำกัดความ
แตกต่างกันไป	uint8	บทบาทของอุปกรณ์	0x0 - ผู้ตอบ (ผู้เผยแพร่บริการ NAN) 0x1 - ผู้เริ่ม (ผู้สมัครใช้บริการ NAN)
แตกต่างกันไป	uint8	ใช้การวัดระยะเป็นระยะ	0x0 - ปิดใช้การวัดระยะเป็นระยะ 0x1 - เปิดใช้การวัดระยะเป็นระยะ

เพย์โหลดของข้อความ BLE RSSI Ranging Configuration สรุปไว้ในตารางต่อไปนี้

Octet	ประเภทข้อมูล	คำอธิบาย	ค่านิยม
0	uint8	รหัสเทคโนโลยีการวัดระยะ	0x3 - BLE RSSI
1	uint8	ขนาด	ขนาดของการกำหนดค่า BLE RSSI (รวมถึงฟิลด์รหัสเทคโนโลยีและขนาด) ในหน่วยไบต์
2	uint8*6	ที่อยู่อุปกรณ์	ที่อยู่อุปกรณ์ที่ใช้สำหรับ BLE RSSI ในลำดับ Big Endian

เพย์โหลดข้อความตอบกลับการกำหนดค่าการวัดระยะ

ขนาด (ไม่รวมขนาดส่วนหัว): 2 ไบต์

คำอธิบาย: ผู้ตอบจะส่งข้อความนี้เป็นการตอบกลับข้อความ Ranging Configuration ข้อความนี้ไม่บังคับ แต่จำเป็นเฉพาะในกรณีที่ช่องทางการสื่อสารที่ใช้ต้องมีการตอบกลับอย่างชัดเจนสำหรับแต่ละคำขอ

Ranging Configuration Response เพย์โหลดของข้อความสรุปไว้ในตารางต่อไปนี้

Octet	ประเภทข้อมูล	คำอธิบาย	ค่านิยม
0	uint8*2	ตั้งค่าฟิลด์บิตเทคโนโลยีการกำหนดช่วงเรียบร้อยแล้ว	บิตฟิลด์ของเทคโนโลยีการวัดระยะที่ตั้งค่าสำเร็จ บิตฟิลด์จะตั้งค่าบิตเทคโนโลยีการวัดระยะเป็น 1 หากมีการขอเทคโนโลยีและตั้งค่าสำเร็จ และเป็น 0 ในกรณีอื่นๆ 0x01 - UWB 0x02 - การตรวจหาช่อง BLE 0x04 - Wi-Fi NAN RTT 0x08 - BLE RSSI RFU

หยุดเพย์โหลดข้อความการวัดระยะ

ขนาด (ไม่รวมขนาดส่วนหัว): 2 ไบต์

คำอธิบาย: อุปกรณ์ที่เริ่มการค้นหาจะส่งข้อความนี้เมื่อถึงเวลาหยุด การค้นหาด้วยเทคโนโลยีการค้นหาที่ระบุ

ตารางต่อไปนี้สรุปเพย์โหลดของข้อความ Stop Ranging

Octet	ประเภทข้อมูล	คำอธิบาย	ค่านิยม
0	uint8*2	เทคโนโลยีการวัดระยะเพื่อหยุดฟิลด์บิต	บิตฟิลด์ของเทคโนโลยีการวัดระยะที่ต้องหยุดการวัดระยะ บิตที่ตั้งค่าเป็น 1 แสดงว่าเทคโนโลยีการวัดระยะต้องหยุดการวัดระยะ และ 0 แสดงว่าเทคโนโลยีการวัดระยะไม่ได้วัดระยะตั้งแต่แรก หรือต้องวัดระยะต่อไปหากวัดระยะอยู่แล้ว สำหรับเทคโนโลยีการวัดระยะบางอย่าง (เช่น CS) การดำเนินการนี้จะไม่มีผลเนื่องจากจะเริ่มและหยุดการวัดระยะที่ฝั่งผู้เริ่มเท่านั้น 0x01 - UWB 0x02 - การตรวจหาช่อง BLE 0x04 - Wi-Fi NAN RTT 0x08 - BLE RSSI RFU

เพย์โหลดข้อความการตอบกลับการวัดระยะทาง

ขนาด (ไม่รวมขนาดส่วนหัว): 2 ไบต์

คำอธิบาย: ผู้ตอบจะส่งข้อความนี้เป็นการตอบกลับข้อความ Stop Ranging ข้อความนี้ไม่บังคับ แต่จำเป็นต้องระบุเมื่อ ช่องทางการสื่อสารที่ใช้กำหนดให้ต้องมีการตอบกลับอย่างชัดเจนสำหรับคำขอแต่ละรายการ

เพย์โหลดของข้อความ Stop Ranging Response สรุปไว้ในตารางต่อไปนี้

Octet	ประเภทข้อมูล	คำอธิบาย	ค่านิยม
0	uint8*2	ฟิลด์บิตของเทคโนโลยีการวัดระยะหยุดทำงานเรียบร้อยแล้ว	บิตฟิลด์ของเทคโนโลยีการวัดระยะที่หยุดการวัดระยะเรียบร้อยแล้ว บิตฟิลด์จะตั้งค่าบิตเทคโนโลยีการวัดระยะเป็น 1 หากมีการขอให้หยุดเทคโนโลยีและหยุดได้สำเร็จ และเป็น 0 ในกรณีอื่นๆ 0x01 - UWB 0x02 - การตรวจหาช่อง BLE 0x04 - Wi-Fi NAN RTT 0x08 - BLE RSSI RFU

การกำหนดเวอร์ชัน

เวอร์ชันของข้อกำหนดจะอยู่ในส่วนหัวของแต่ละข้อความ ส่วนนี้จะกำหนดวิธีการสื่อสารเมื่ออุปกรณ์เครื่องใดเครื่องหนึ่ง (ไม่ว่าจะเป็นอุปกรณ์ที่เริ่มการสื่อสารหรืออุปกรณ์ที่ตอบสนอง) ใช้เวอร์ชันเก่ากว่าอุปกรณ์อีกเครื่อง หนึ่ง

กรณีที่ 1: ช่องทางการสื่อสารที่อิงตามการเชื่อมต่อ

ส่วนนี้อธิบายกรณีที่ใช้ช่องทางการสื่อสารที่อิงตามการเชื่อมต่อ โดย Ranging Capability Request คือข้อความแรกที่อุปกรณ์ของผู้เริ่มส่ง

กรณีที่ 1.ก: ผู้เริ่มรองรับข้อกำหนดเวอร์ชันใหม่กว่า ส่วนผู้ตอบรองรับข้อกำหนดเวอร์ชันเก่ากว่า

อุปกรณ์ที่เริ่มการเชื่อมต่อจะส่งข้อความ Ranging Capability Request พร้อม เวอร์ชันใหม่กว่า อุปกรณ์ของผู้ตอบรองรับเฉพาะเวอร์ชันเก่า จึงตอบกลับด้วยเวอร์ชันนั้น จากนั้นระบบจะใช้เวอร์ชันเก่าของผู้ตอบสำหรับการแลกเปลี่ยนข้อความที่เหลือ ซึ่งหมายความว่าRanging Capability Request ข้อความต้องเข้ากันได้แบบย้อนหลัง

กรณีที่ 1.ข: ผู้เริ่มรองรับข้อกำหนดเวอร์ชันเก่า ส่วนผู้ตอบรองรับข้อกำหนดเวอร์ชันใหม่

อุปกรณ์ของผู้ตอบจะเห็นว่าอุปกรณ์ของผู้เริ่มไม่สามารถใช้ เวอร์ชันใหม่กว่าได้ จึงส่งข้อความโดยใช้เฉพาะเวอร์ชันเก่ากว่าที่ อุปกรณ์ของผู้เริ่มขอมาในตอนแรก

กรณีที่ 2: ช่องทางการสื่อสารที่อิงตามโฆษณา

ส่วนนี้อธิบายกรณีที่ใช้ช่องทางการสื่อสารที่อิงตามโฆษณา ซึ่งอุปกรณ์ของผู้ตอบโฆษณาRanging Capability Request โดยตรงโดยไม่ต้องมีคำขอเริ่มต้น

กรณีที่ 2.ก: ผู้เริ่มรองรับข้อกำหนดเวอร์ชันใหม่กว่า ส่วนผู้ตอบรองรับข้อกำหนดเวอร์ชันเก่ากว่า

ระบบจะใช้เวอร์ชันเก่าที่ระบุไว้ในRanging Capability Responseโฆษณา สำหรับการสื่อสารที่เหลือ

กรณีที่ 2.ข: ผู้เริ่มรองรับข้อกำหนดเวอร์ชันเก่า ส่วนผู้ตอบรองรับข้อกำหนดเวอร์ชันใหม่

Ranging Capability Responseโฆษณาเวอร์ชันใหม่กว่าต้อง เข้ากันได้แบบย้อนหลัง เพื่อให้อุปกรณ์ที่เริ่มการโฆษณาอ่านข้อความได้แม้ว่าจะใช้เวอร์ชันใหม่กว่าก็ตาม จากนั้นอุปกรณ์ที่เริ่มการสนทนาจะส่งRanging Configurationโดยใช้เวอร์ชันเก่าที่รองรับ นี่คือเวอร์ชัน ที่ใช้สำหรับการสื่อสารที่เหลือ

เพื่อให้มั่นใจว่า Ranging Capability Response เข้ากันได้แบบย้อนหลัง ฟิลด์ใหม่ ที่เพิ่มลงในข้อกำหนดเวอร์ชันถัดไปในเพย์โหลดข้อความ Ranging Capability Response ต้องต่อท้ายเพย์โหลด และจะแก้ไขฟิลด์ที่มีอยู่ไม่ได้ เมื่อแยกวิเคราะห์การกำหนดค่า หากขนาดที่ระบุใหญ่กว่าที่คาดไว้ อุปกรณ์ที่เข้าใจเฉพาะข้อกำหนดเวอร์ชันเก่ากว่าจะต้องไม่สนใจฟิลด์เพิ่มเติม

การกระจาย

ข้อกำหนดนี้ไม่ขึ้นอยู่กับช่องทางการสื่อสาร จึงไม่ได้กำหนดวิธี แยกเพย์โหลดของข้อความในกรณีที่ข้อความเดียวมีขนาดใหญ่เกินกว่า จะใส่ในแพ็กเก็ตการโอนของช่องทางการสื่อสารที่ใช้ โมดูลการวัดระยะ คาดว่าจะได้รับข้อความแต่ละข้อความในรูปแบบเต็ม ความรับผิดชอบในการ แยกส่วนจะขึ้นอยู่กับผู้ใช้ช่องทางการสื่อสาร OOB

รายละเอียดเทคโนโลยีการวัดระยะ

ส่วนนี้มีรายละเอียดเฉพาะเกี่ยวกับเทคโนโลยีการวัดระยะ

รายละเอียดเกี่ยวกับแถบความถี่กว้างยิ่งยวด (UWB)

ส่วนนี้จะอธิบายรายละเอียดเฉพาะของแถบความถี่กว้างเป็นพิเศษ

รหัสการกำหนดค่า

ข้อมูลการกำหนดค่า OOB ที่แลกเปลี่ยนสำหรับ UWB ไม่มีชุดพารามิเตอร์ที่กำหนดค่าได้ทั้งหมด ซึ่ง UWB ต้องใช้เพื่อเริ่มเซสชันการวัดระยะ UWB เนื่องจากพารามิเตอร์บางรายการจะได้รับการเลือกโดยปริยายตามรหัสการกำหนดค่าที่เลือก

รหัสการกำหนดค่าแต่ละรายการคือชุดพารามิเตอร์การกำหนดค่า UWB ที่กำหนดไว้ล่วงหน้าซึ่งมีเอกสารประกอบใน UwbRangingParams อุปกรณ์ตอบกลับจะส่งรายการรหัสการกำหนดค่าทั้งหมดที่รองรับเป็นส่วนหนึ่งของ ข้อความตอบกลับความสามารถ และอุปกรณ์เริ่มต้นจะเลือกรหัสการกำหนดค่าที่รองรับ รายการใดรายการหนึ่งที่จะใช้ ซึ่งจะช่วยให้มีการแลกเปลี่ยนพารามิเตอร์การกำหนดค่าจำนวนน้อยลงในระหว่าง OOB นอกจากนี้ยังจำกัดจำนวนชุดค่าผสมที่เป็นไปได้ของ พารามิเตอร์ที่ใช้ในการวัดระยะด้วย UWB ซึ่งทำให้ทดสอบได้เฉพาะ ชุดค่าผสมของพารามิเตอร์ที่อนุญาตเท่านั้น

การขอความสามารถหลังแต่ละเซสชัน UWB

หลังจากหยุดเซสชัน UWB ที่มีอยู่และก่อนเริ่มเซสชัน UWB ใหม่ อุปกรณ์เริ่มต้นต้องขอความสามารถของอุปกรณ์ตอบกลับและ ตั้งค่าพารามิเตอร์การกำหนดค่าอีกครั้ง เนื่องจากที่อยู่ UWB อาจหมุนเวียนทันทีที่เซสชันการวัดระยะปัจจุบันสิ้นสุดลง

รายละเอียดการตรวจหาช่อง BLE (CS)

ส่วนนี้จะอธิบายรายละเอียดเฉพาะของการทดสอบเสียงของช่อง

การจับคู่อุปกรณ์ที่จำเป็น

ต้องมีการเชื่อมต่อระหว่างอุปกรณ์เริ่มต้นและอุปกรณ์ตอบกลับอยู่ก่อนแล้วจึงจะใช้ การวัดระยะโดยใช้การตรวจหาช่องสัญญาณได้ ข้อกำหนดนี้ไม่ได้ระบุวิธี สร้างการเชื่อมต่อระหว่างอุปกรณ์ ผู้ใช้ Ranging API ต้องสร้างการเชื่อมต่อนี้ระหว่างอุปกรณ์

การดำเนินการที่ฝั่งผู้ตอบต้องทำสำหรับ CS

ใน UWB อุปกรณ์ทั้ง 2 เครื่องต้องเรียกใช้ API สำหรับการเริ่มวัดระยะและหยุดวัดระยะ UWB อย่างชัดเจน ในทางตรงกันข้าม สำหรับ CS อุปกรณ์ที่เริ่มการวัดระยะ CS เท่านั้นที่ต้องเรียกใช้สแต็กบลูทูธ (BT) ส่วนการเริ่มต้นที่เหลือในฝั่งผู้ตอบจะเกิดขึ้นในแบนด์ผ่าน BT ซึ่งหมายความว่าเมื่อได้รับข้อความ Ranging Configuration หรือข้อความ Stop Ranging สำหรับ CS ฝั่งผู้ตอบก็ไม่ต้องทำอะไรหากเปิดใช้ BT อุปกรณ์ตอบกลับอาจใช้ข้อความเหล่านั้นเป็นทริกเกอร์เพื่ออัปเดต UI หรือกะพริบไฟ LED ของอุปกรณ์ เป็นต้น
