Android 螢幕截圖中的 HDR

自從推出高動態範圍 (HDR) 影片後，串流服務就開始串流 HDR 影片，並著重於全螢幕體驗。近期，社群媒體應用程式已推出 HDR 影片和 Ultra HDR 支援功能，顯示各式應用程式對 HDR 採用率的興趣日益增加。

Android 支援 HDR

以下是 Android 多年來支援 HDR 技術的里程碑：

Android 7

  • 初步支援 HDR 影片解碼和顯示功能。
  • 持續改善 HDR 功能。

Android 13

Android 14

HDR 螢幕截圖支援功能也不斷演進，並在多年後經歷了許多變化。

HDR 螢幕截圖功能的進展

本節將追蹤 HDR 螢幕截圖功能在近期 Android 更新中的進展。

Android 9

Android 的圖形合成器 SurfaceFlinger 推出 HDR 影片支援功能。複雜的多項式色調對應器支援 GPU 算繪 HDR 影片和螢幕截圖。這個色調對應曲線不一定等同於顯示器色調對應器，因此螢幕截圖與螢幕上的內容會有所差異。

Android 13

色調對應外掛程式已新增至 SurfaceFlinger 的 GPU 轉譯區塊，讓原始設備製造商 (OEM) 提供 GPU 著色器，以符合其螢幕的色調對應曲線。螢幕截圖幾乎與畫面上的內容相符，但有以下差異：

  • 螢幕截圖仍會以 SDR 格式顯示。因此，當 HDR 場景與螢幕截圖一同顯示時，螢幕截圖中的 HDR 區域會顯得較暗。
  • 未管理 SDR 亮度，導致螢幕截圖中的 SDR 內容看起來與 HDR 內容一樣亮。

換句話說，任何在螢幕截圖中擷取的 HDR 影片都會轉換為 SDR 影片。

Android 14

要擷取 Ultra HDR 畫面相當困難，與影片不同，圖片通常會在 UI Framebuffer 中轉譯，這有兩個主要意涵：

  • 圖片不得進行圖片處理作業 (包括色調對應)，以免與周圍 UI 不同。
  • 應用程式在轉譯 UI 時，必須負責執行以來源為準的色調對應作業。

為瞭解決這個問題，有三種可能的螢幕截圖實作方式：

  • 保留 Ultra HDR 圖片的 HDR 細節，導致螢幕截圖中的應用程式 UI 變暗。
  • 保留應用程式 UI 詳細資料，導致 Ultra HDR 圖片裁剪。
  • 在 HDR 高光部分裁剪的同時，提高應用程式 UI 的亮度。

Android 14 實作第三種方法，即將應用程式 UI 調亮，並裁剪 HDR 亮點。

Android 15-QPR1

SurfaceFlinger 包含螢幕截圖的本機色調對應演算法。這項程序包括：

  • 將輸入圖片分割成較小的圖片。
  • 計算每張圖片的最大亮度，並捨棄各個區段中的低亮度值。
  • 透過模糊處理和重新取樣，對計算的亮度進行內插。
  • 根據內插的亮度值，將參數化 Reinhard 色調轉換器套用至輸入圖片。

這個演算法顯示 Android 14 和 Android 15-QPR1 之間的螢幕截圖有顯著改善，如下列範例所示：

  • 範例 1 是 HDR 影片的螢幕截圖，疊加在含有 Ultra HDR 的 Chrome 頁面上。在新的實作方式中，UI 顏色幾乎都會保留，且圖片不會再遭到裁剪。

    Android 14 Android 15-QPR1
    Android 14 中的範例 1 Android 15qpr 中的範例 1

    圖 1. 範例 1 的 Android 14 和 Android 15-QPR1 比較。

  • 範例 2 是 HDR 影片疊加在「設定」畫面上的螢幕截圖，後續的螢幕截圖也是如此。在 Android 14 中，螢幕截圖的顏色會逐漸變暗。在 Android 15-QPR1 中，tonemapper 會正確複製及保留 UI 顏色。

    Android 14 Android 15-QPR1
    Android 14 中的範例 2 Android 15qpr 中的範例 2

    圖 2. 範例 2 中 Android 14 和 Android 15-QPR1 的比較。

Android 16

與 Ultra HDR 類似，HDR 螢幕截圖會在螢幕截圖檔案中儲存增益圖，以便在算繪期間復原 HDR 表示法。不過，與 Ultra HDR 不同的是，螢幕截圖仍會以 PNG 格式儲存，以便與攝入 PNG 螢幕截圖的系統相容。

螢幕截圖產生詳細資料如下：

  • 當 HDR 內容顯示在裝置上時，系統會使用 FP16 像素產生螢幕截圖。
  • Android 15-QPR1 中所述的本機色調轉換器會產生 8 位元基本 SDR 轉譯。
  • 將 SDR 基本轉譯結果與 HDR 轉譯結果結合，即可產生 8 位元增益圖。
  • SDR 基本轉譯和增益圖會編碼為單一 PNG 檔案。

PNG 編碼詳細資料如下：

  • 增益圖會編碼為 PNG 圖片，其中包含 gmAP 區塊，內含增益圖的 ISO 21496-1 中繼資料。
  • SDR 基礎呈現會編碼為 PNG 圖片，其中包含 gmAP 區塊，其中包含 ISO 21496-1 中繼資料的版本。這個 PNG 圖片也包含 gdAT 區塊，其中包含已編碼的增益圖 PNG 的完整內容。

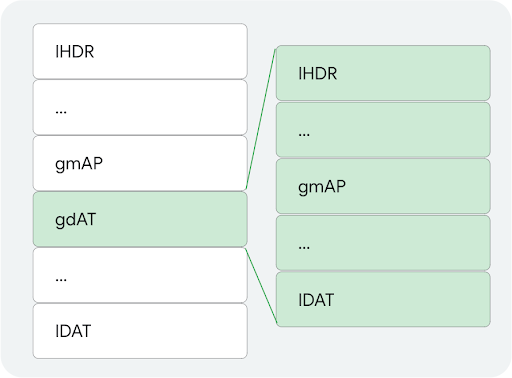

下圖顯示 PNG 區塊的版面配置：

PNG 區塊的版面配置

圖 3. PNG 區塊的版面配置。

在 Android 16 中，PNG 編解碼器支援這些 PNG 的編碼和解碼。應用程式可以以與 Ultra HDR 相同的方式，顯示含有增益圖的 PNG。
