Gráficos

Ícono del HAL de gráficos de Android

El framework de Android ofrece una variedad de APIs de procesamiento de gráficos para 2D y 3D que interactúan con las implementaciones del fabricante de controladores de gráficos, por lo que es importante comprender bien cómo funcionan esas APIs en un nivel superior. En esta página, se presenta la capa de abstracción de hardware (HAL) de gráficos en la que se basan esos controladores. Antes de continuar con esta sección, familiarízate con los siguientes términos:

canvas (término genérico), Canvas (elemento de la API)
Un lienzo es una superficie de dibujo que controla la composición de los bits reales en un mapa de bits o un objeto de tipo Surface. La clase Canvas tiene métodos para el dibujo estándar por computadora de mapas de bits, líneas, círculos, rectángulos, texto, etc., y está vinculada a un mapa de bits o una superficie. El lienzo es la manera más sencilla de dibujar objetos en 2D en la pantalla. La clase base es Canvas.
elemento de diseño
Un elemento de diseño es un recurso visual compilado que se puede usar como fondo, título u otra parte de la pantalla. Los elementos de diseño se cargan normalmente en otro elemento de la IU elemento, por ejemplo, como imagen de fondo. Un elemento de diseño no puede recibir eventos, pero asigna varias otras propiedades, como estado y programación, para habilitar subclases como objetos de animación o bibliotecas de imágenes. Muchos objetos de diseño se cargan desde archivos de recursos de elementos de diseño — archivos XML o de mapa de bits que describen la imagen. Los recursos de los elementos de diseño se compilan en subclases de android.graphics.drawable. Para obtener más información sobre los elementos de diseño y otros recursos, consulta Descripción general de los recursos de las apps.
recurso de diseño
Un recurso de diseño es un archivo XML que describe el diseño de una pantalla de actividad. Para obtener más información, consulta Recurso de diseño.
nine-patch (9-patch, NinePatch)
Un nine-patch es un recurso de mapa de bits de tamaño ajustable que se puede usar para fondos u otras imágenes en el dispositivo. Para obtener más información, consulta Nine-patch.
OpenGL ES
OpenGL ES es una API multiplataforma para renderizar gráficos 2D y 3D. Android proporciona bibliotecas de OpenGL ES para el procesamiento en 3D acelerado por hardware. En el caso del procesamiento en 2D lienzo es la opción más simple. OpenGL ES está disponible en el kit de desarrollo nativo (NDK) de Android. Los paquetes android.opengl y javax.microedition.khronos.opengles exponen la funcionalidad de OpenGL ES.
surface (término genérico), Surface (elemento de la API)
Una superficie representa un bloque de memoria que se compone en la pantalla. Una superficie contiene un lienzo para dibujar y proporciona varios métodos que ayudan a dibujar capas y cambiar el tamaño del objeto Surface. Usa la SurfaceView clase en lugar de la Surface clase directamente.
surface view (término genérico), SurfaceView (elemento de la API)
Una vista de superficie es un objeto View que une un objeto Surface para dibujar y expone métodos que permiten especificar su tamaño y su formato dinámicamente. Una vista de superficie proporciona una forma de dibujar independientemente del subproceso de la IU para operaciones que requieren un uso intensivo de los recursos (como juegos o vistas previas de cámara), pero, como resultado, utiliza memoria adicional. Una vista de superficie admite gráficos de lienzo y OpenGL ES gráficos. La clase base para un SurfaceView objeto es SurfaceView.
tema
Un tema es un conjunto de propiedades, como el tamaño del texto y el color de fondo, que se agrupan para definir varias opciones de configuración de visualización predeterminadas. Android proporciona algunos temas estándar, que se enumeran en R.style y comienzan con Theme_.
view (término genérico), View (elemento de la API)
Una vista dibuja un área rectangular en la pantalla y controla los clics, las combinaciones de teclas y otros eventos de interacción. La clase View es la clase base para la mayoría de los componentes de diseño de una pantalla de actividad o diálogo, como cuadros de texto y ventanas. Un objeto View recibe llamadas de su objeto superior (consulta ViewGroup) para dibujarse e informa al objeto superior sobre su tamaño y ubicación preferidos, que el superior podría no respetar. Para obtener más información, consulta View.
grupo de vistas (término genérico), ViewGroup (elemento de la API)
Un grupo de vistas agrupa un conjunto de vistas secundarias. El grupo de vistas es responsable de decidir dónde vistas secundarias se ubican y qué tan grandes pueden ser, así como de llamar a cada una para que se genere cuando sea apropiado. Algunos grupos de vistas son invisibles y son solo para diseño, mientras que otros tienen una IU intrínseca, como un cuadro de lista de desplazamiento. Los grupos de vistas se encuentran en el android.widget paquete, pero extienden la ViewGroup clase.
jerarquía de vistas
Una jerarquía de vistas es una disposición de objetos de vista y grupo de vistas que define la interfaz del usuario para cada componente de una app. La jerarquía consiste en grupos de vistas que contienen uno o más elementos secundarios o grupos de vistas. Puedes obtener una representación visual de una jerarquía de vistas para la depuración y optimización mediante el Visor de jerarquías que se proporciona con el SDK de Android.
Vulkan
Vulkan es una API multiplataforma de bajo costo para gráficos 3D de alto rendimiento.
widget
Un widget es uno de un conjunto de subclases de vista completamente implementados que procesan los elementos de forma y otros componentes de la IU, como cuadros de texto o menús emergentes. Dado que un widget se implementa por completo, controla la medición y la generación , y responde a los eventos de la pantalla. Los widgets se encuentran en el android.widget paquete.
window (término genérico), Window (elemento de la API)
En una app para Android, una ventana es un objeto derivado de la Window clase abstracta que especifica los elementos de una ventana genérica, como el aspecto, el texto de la barra de título, la ubicación y el contenido de los menús. Los diálogos y las actividades utilizan una implementación de la Window clase para renderizar un Window objeto. No necesitas implementar la clase Window ni usar ventanas en tu app.

Los desarrolladores de apps dibujan imágenes en la pantalla de tres maneras: con Canvas, OpenGL ES o Vulkan.

Componentes gráficos de Android

Sin importar qué API de renderización usen los desarrolladores, todo se renderiza en una superficie. La superficie representa el lado del productor de una cola de búferes que suele consumir SurfaceFlinger. Cada ventana que se crea en la plataforma de Android está respaldada por una superficie. SurfaceFlinger compone todas las superficies visibles renderizadas en la pantalla.

En el siguiente diagrama, se muestra cómo funcionan juntos los componentes clave:

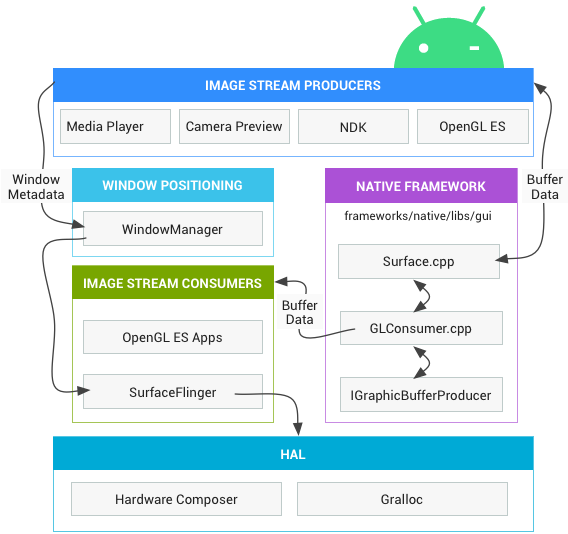

Componentes de renderización de imágenes

Figura 1: Cómo se renderizan las superficies

Los componentes principales se describen en las siguientes secciones.

Productores de transmisión de imágenes

Un productor de transmisión de imágenes puede ser cualquier elemento que produzca búferes gráficos para el consumo. Entre los ejemplos, se incluyen OpenGL ES, Canvas 2D y decodificadores de video de mediaserver.

Consumidores de transmisión de imágenes

El consumidor más común de transmisiones de imágenes es SurfaceFlinger, el servicio del sistema que consume las superficies visibles actualmente y las compone en la pantalla con la información proporcionada por el administrador de ventanas. SurfaceFlinger es el único servicio que puede modificar el contenido de la pantalla. SurfaceFlinger usa OpenGL y Hardware Composer (HWC) para componer un grupo de superficies.

Otras apps de OpenGL ES también pueden consumir transmisiones de imágenes, como la app de la cámara que consume una transmisión de imágenes de vista previa de la cámara. Las apps que no son de GL también pueden ser consumidores, por ejemplo, la clase ImageReader.

Hardware Composer

La abstracción de hardware para el subsistema de visualización. SurfaceFlinger puede delegar cierto trabajo de composición en el HWC para descargar trabajo de OpenGL y la GPU. SurfaceFlinger actúa como otro cliente de OpenGL ES. Por lo tanto, cuando SurfaceFlinger compone de forma activa uno o dos búferes en un tercero, por ejemplo, usa OpenGL ES. Esto hace que la composición sea de menor potencia que si la GPU realizara todos los cálculos.

La HAL de Hardware Composer realiza la otra mitad del trabajo y es el punto central para toda la renderización de gráficos de Android. El HWC debe admitir eventos, uno de los cuales es VSync (otro es la conexión en caliente para la compatibilidad con HDMI plug-and-play).

Gralloc

Se necesita el asignador de memoria de gráficos (Gralloc) para asignar la memoria solicitada por los productores de imágenes. Para obtener más información, consulta BufferQueue y Gralloc.

Flujo de datos

En el siguiente diagrama, se muestra la canalización de gráficos de Android:

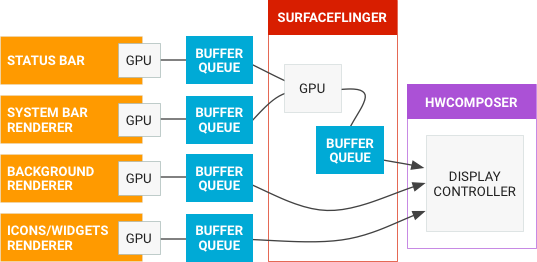

Flujo de datos de gráficos

Figura 2: Flujo de datos gráficos a través de Android

Los objetos de la izquierda son renderizadores que producen búferes gráficos, como la pantalla principal, la barra de estado y la IU del sistema. SurfaceFlinger es el compositor y el HWC es el compositor.

BufferQueue

BufferQueues proporciona la unión entre los componentes gráficos de Android. Se trata de un par de colas que median el ciclo constante de búferes del productor al consumidor. Después de que los productores entregan sus búferes, SurfaceFlinger es responsable de componer todo en la pantalla.

En el siguiente diagrama, se ilustra el proceso de comunicación de BufferQueue:

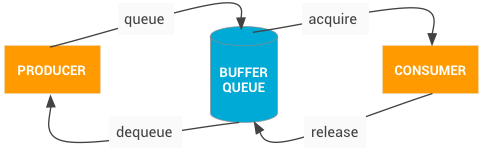

Proceso de comunicación de BufferQueue

Figura 3: Proceso de comunicación de BufferQueue

BufferQueue contiene la lógica que une a los productores y consumidores de transmisión de imágenes. Algunos ejemplos de productores de imágenes son las vistas previas de la cámara producidas por la HAL de la cámara o los juegos de OpenGL ES. Algunos ejemplos de consumidores de imágenes son SurfaceFlinger u otra app que muestra una transmisión de OpenGL ES, como la app de la cámara que muestra el visor de la cámara.

BufferQueue es una estructura de datos que combina un grupo de búferes con una cola y usa la comunicación entre procesos (IPC) de Binder para pasar búferes entre procesos. La interfaz del productor, o lo que le pasas a alguien que quiere generar búferes gráficos, es IGraphicBufferProducer (parte de SurfaceTexture). BufferQueue se usa con frecuencia para renderizar en una superficie y consumir con un consumidor de GL, entre otras tareas.

BufferQueue puede funcionar de tres formas diferentes:

modo similar a síncrono
De forma predeterminada, BufferQueue funciona en un modo similar a síncrono, en el que cada búfer que ingresa del productor sale del consumidor. En este modo, nunca se descarta ningún búfer. Además, si el productor es demasiado rápido y crea búferes más rápido de lo que se agotan, se bloquea y espera búferes libres.
modo sin bloqueo
BufferQueue también puede funcionar en un modo sin bloqueo en el que genera un error en lugar de esperar un búfer en esos casos. En este modo, tampoco se descarta ningún búfer. Esto es útil para evitar posibles interbloqueos en el software de la aplicación que podría no comprender las dependencias complejas del framework de gráficos.
modo de descarte
BufferQueue se puede configurar para descartar búferes antiguos en lugar de generar errores o esperar. Por ejemplo, si se realiza la renderización de GL en una vista de textura y se dibuja lo más rápido posible, se deben descartar los búferes.

Para realizar la mayor parte de este trabajo, SurfaceFlinger actúa como otro cliente de OpenGL ES. Por lo tanto, cuando SurfaceFlinger compone de forma activa uno o dos búferes en un tercero, por ejemplo, usa OpenGL ES.

La HAL de Hardware Composer realiza la otra mitad del trabajo. Esta HAL actúa como el punto central para toda la renderización de gráficos de Android.
