Befestigen Sie den Beschleunigungsmesser am DUT.
Befestigen Sie den Beschleunigungsmesser mit Bienenwachs an der in der Test-App angegebenen Stelle.
Die Verbindung des Beschleunigungsmessers sollte stabil, aber auch leicht zu entfernen sein.
Legen Sie die Ausrichtung des Beschleunigungsmessers entsprechend dem Aktortyp fest.
Linearer ResonanzAktor (LRA) der X‑Achse: Achten Sie darauf, dass die Markierung „->“ auf dem Beschleunigungsmesser mit der Längsrichtung des LRA ausgerichtet ist. Diese Richtung entspricht in der Regel der Resonanzrichtung.
Linearer ResonanzAktor (LRA) der Z‑Achse: Verwenden Sie die Beschleunigungsmesserausrichtung, die oben in der Anleitung für den LRA der X‑Achse beschrieben wurde.
Antrieb mit exzentrischer rotierendem Massenträgheitsmoment (Eccentric Rotating Mass Actuator, ERM): Messen Sie das Signal und alle drei Achsen und wählen Sie dann die Daten mit der stärksten Signalamplitude aus.
Öffnen Sie die Test-App auf dem DUT und generieren Sie Zieleffekte.
Verwenden Sie eine Bluetooth-Maus, um auf die Zielschaltflächen in der App zu klicken. So können Sie auf App-Schaltflächen klicken, ohne externe Kräfte wie den Druck eines Fingers aufzubringen.

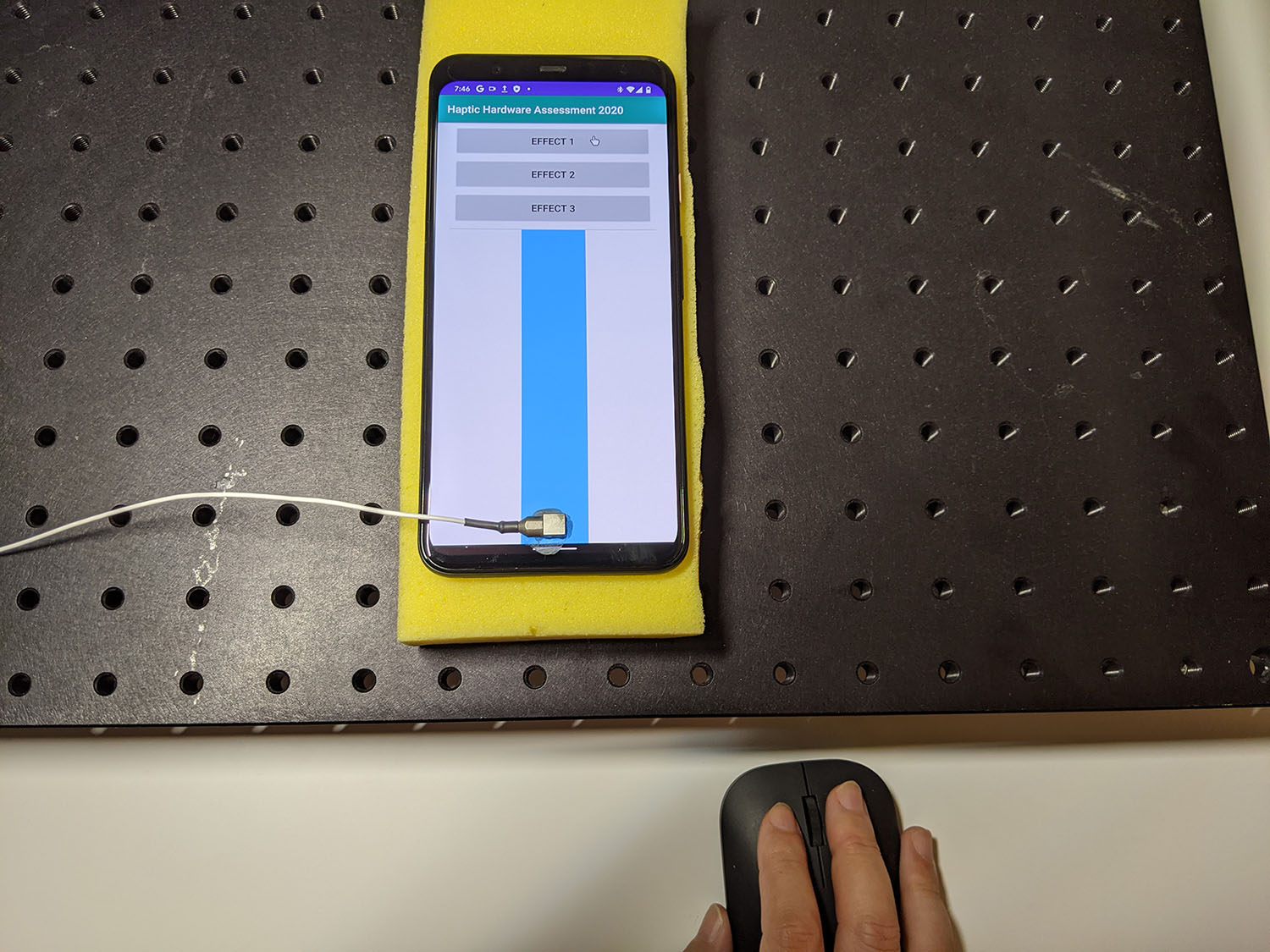

Abbildung 1: DUT, das Zieleffekte generiert
Erfassen Sie die Wellenform aus der Test-App mit Audacity und exportieren Sie die Datei:
- Klicken Sie in Audacity auf Aufnehmen.
- Drücken Sie in der Test-App auf die einzelnen Zielschaltflächen.
Exportieren Sie die Aufnahme als WAV-Datei.

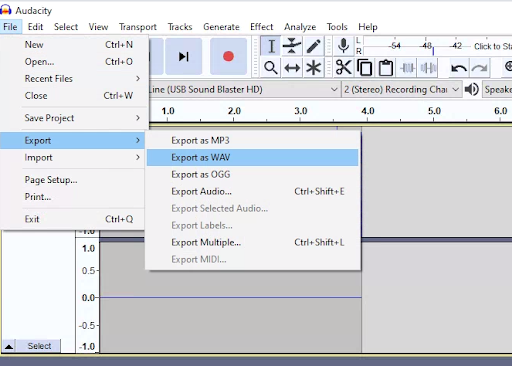

Abbildung 2: Aus Audacity exportieren
