Zieleffekte messen und erfassen

  1. Bringen Sie den Beschleunigungsmesser am Prüfling an.

    • Bringen Sie den Beschleunigungsmesser mit Bienenwachs an der in der Test-App angegebenen Stelle an.

    • Die Verbindung zum Beschleunigungsmesser sollte stabil, aber auch zwischen den Läufen leicht zu entfernen sein.

  2. Stellen Sie die Ausrichtung des Beschleunigungsmessers entsprechend dem Aktuatortyp ein.

    • Linearer Resonanzaktuator (LRA) für die X-Achse: Achten Sie darauf, dass der Pfeil auf dem Beschleunigungsmesser in Richtung der Längsachse des LRA zeigt. Diese Richtung entspricht im Allgemeinen der Resonanzrichtung.

    • Linearer Resonanzaktuator (LRA) für die Z-Achse: Verwenden Sie die oben in der Anleitung für den LRA für die X-Achse beschriebene Ausrichtung des Beschleunigungsmessers.

    • Exzentrischer rotierender Massenaktuator (ERM): Messen Sie das Signal und alle drei Achsen und wählen Sie dann die Daten mit der stärksten Signalamplitude aus.

  3. Öffnen Sie die Test-App auf dem DUT und generieren Sie die Ziel-Effekte.

    • Verwenden Sie eine Bluetooth-Maus, um auf die Zielschaltflächen in der App zu klicken. So können Sie auf App-Schaltflächen klicken, ohne externe Kräfte wie den Druck eines Fingers auszuüben.

      Zielgruppenbezogene Effekte generieren

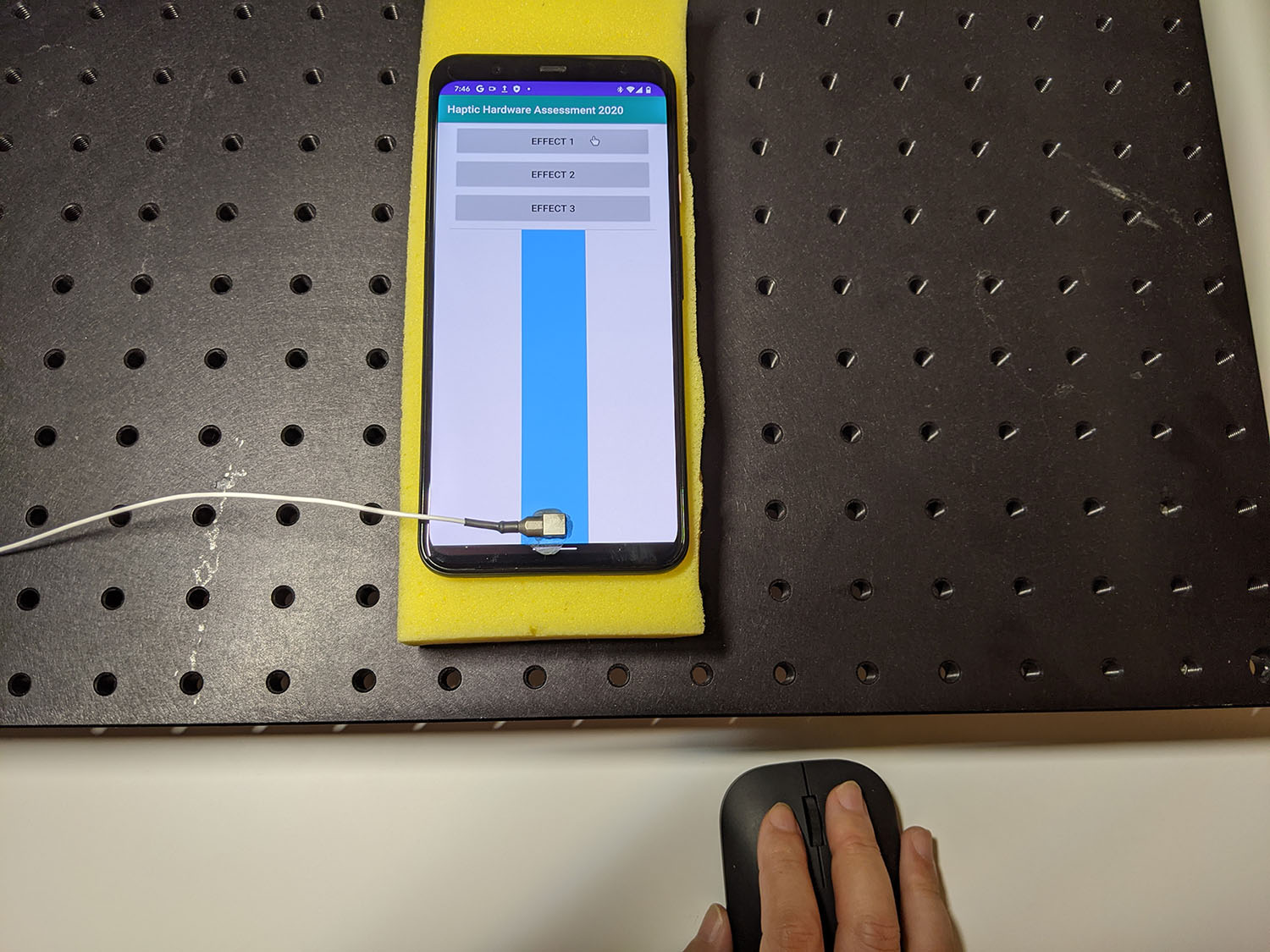

      Abbildung 1. DUT generiert Zieleffekte

  4. Nehmen Sie die Wellenform der Test-App mit Audacity auf und exportieren Sie die Datei:

    • Klicken Sie in Audacity auf Aufnehmen.
    • Drücken Sie in der Test-App auf jede der Ziel-Schaltflächen.

    • Exportieren Sie die Aufnahme als WAV-Datei.

      Aus Audacity exportieren

      Abbildung 2: Aus Audacity exportieren
