服務名稱感知 HAL 測試

Android 9 提供支援，可根據執行供應商測試套件 (VTS) 測試的裝置，取得特定 HAL 例項的服務名稱。執行服務名稱感知的 VTS HAL 測試，可讓開發人員在目標和主機端 VTS 測試執行時，自動測試供應商擴充功能、多個 HAL 和多個 HAL 例項。

關於服務名稱

執行中的 HAL 服務每個執行個體都會使用服務名稱註冊自身。

在舊版 Android 中，執行 VTS HAL 測試的開發人員必須在 getService() 中為測試用戶端設定正確的服務名稱，或是將名稱留空並改用預設服務名稱。這種做法的缺點包括：

  • 依賴測試開發人員的知識來設定正確的服務名稱。
  • 預設僅限於針對單一服務執行個體進行測試。
  • 手動維護服務名稱 (因為名稱是硬式編碼，因此如果服務名稱變更，就必須手動更新)。

在 Android 9 中，開發人員可以根據測試中的裝置，自動取得特定 HAL 例項的服務名稱。這種做法的好處包括支援測試：

  • 供應商 HAL 擴充功能。舉例來說，如果供應商有 camera.provider HAL 的實作項目，且該項目會在供應商裝置上以自訂服務名稱執行，VTS 就能識別供應商執行個體，並針對該執行個體執行測試。
  • 多個 HAL 例項。舉例來說，如果 graphics.composer HAL 有兩個執行個體 (一個服務名稱為「default」，另一個服務名稱為「vr」)，VTS 可以識別這兩個執行個體，並針對每個執行個體執行測試。
  • 多 HAL 測試。用於測試多個 HAL 和多個執行個體。舉例來說，當您執行 VTS 測試，驗證 Keymaster 和 Gatekeeper HAL 如何搭配運作時，VTS 可以測試這些 HAL 的所有服務例項組合。

目標端測試

為啟用目標端測試的服務名稱感知功能，Android 9 包含可自訂的測試環境 (VtsHalHidlTargetTestEnvBase)，可提供以下介面：

  • 在測試中註冊指定 HAL。
  • 列出所有已註冊的 HAL。
  • 取得 VTS 架構提供的已註冊 HAL 服務名稱。

此外，VTS 架構還提供下列執行階段支援：

  • 預先處理測試二進位檔，以取得所有已註冊的測試 HAL。
  • 找出所有執行中的服務執行個體，並取得每個執行個體的服務名稱 (根據 vendor/manifest.xml 擷取)。
  • 計算所有例項組合 (以支援多個 HAL 測試)。
  • 為每個服務執行個體 (組合) 產生新測試。

範例如下：

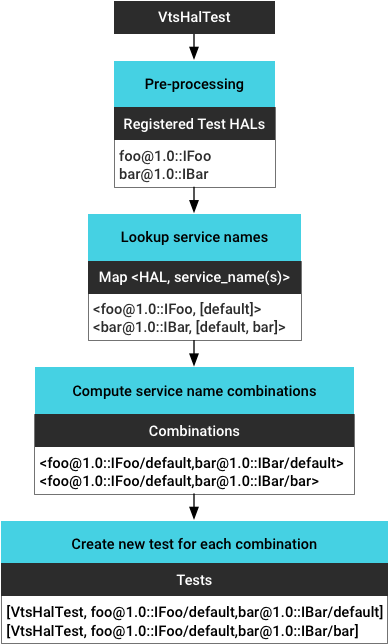

目標端測試的執行階段支援

圖 1. 針對目標端測試提供 VTS 架構執行階段支援

設定服務名稱感知目標端測試

如要設定測試環境，以便進行目標端服務名稱感知測試：

  1. 根據 VtsHalHidlTargetTestEnvBase 定義 testEnvironment，並註冊測試 HAL：
    #include <VtsHalHidlTargetTestEnvBase.h>
class testEnvironment  : public::testing::VtsHalHidlTargetTestEnvBase {
      virtual void registerTestServices() override {
    registerTestService<IFoo>();
      }
};
  2. 使用測試環境提供的 getServiceName() 傳遞服務名稱：
    ::testing::VtsHalHidlTargetTestBase::getService<IFoo>(testEnv->getServiceName<IFoo>("default"));
// "default" is the default service name you want to use.
  3. 在 main() 和 initTest 中註冊測試環境：
    int main(int argc, char** argv) {
        testEnv = new testEnvironment();
        ::testing::AddGlobalTestEnvironment(testEnv);
        ::testing::InitGoogleTest(&argc, argv);
        testEnv->init(argc, argv);
        return RUN_ALL_TESTS();
}

如需其他範例，請參閱 VtsHalCameraProviderV2_4TargetTest.cpp。

VTS 主機端測試

VTS 主機端測試會在主機端執行測試指令碼，而不是在目標裝置上執行二進位檔測試。如要為這些測試啟用服務名稱感知功能，您可以使用主機端範本，針對不同的參數多次執行相同的測試指令碼 (類似 gtest 參數化測試)。

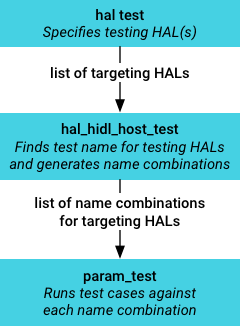

主機端測試的執行階段支援

圖 2. 主機端測試的 VTS 架構執行階段支援功能
  • hal 測試指令碼會指定測試中的 HAL 服務。
  • hal_hidl_host_test (param_test 的子類別) 會從測試指令碼中取得已註冊的測試 HAL，並找出測試 HAL 的對應服務名稱，然後產生服務名稱組合 (用於多 HAL 測試) 做為測試參數。它也提供 getHalServiceName() 方法，可根據傳遞至目前測試案例的參數傳回對應的服務名稱。
  • param_test 範本支援邏輯，可接受參數清單，並針對每個參數執行所有指定的測試案例。也就是說，它會針對每個測試案例產生 N 個新的參數化測試案例 (N = 參數大小)，每個測試案例都會附上指定的參數。

設定服務名稱感知主機端測試

如要設定測試環境，以便進行主機端服務名稱感知測試：

  1. 在測試指令碼中指定目標 HAL 服務：
    TEST_HAL_SERVICES = { "android.hardware.foo@1.0::IFoo" }
  2. 呼叫 getHalServiceName()，並將名稱傳遞至初始化 HAL：
    self.dut.hal.InitHidlHal(
            target_type='foo',
            target_basepaths=self.dut.libPaths,
            target_version=1.0,
            target_package='android.hardware.foo',
            target_component_name='IFoo',
            hw_binder_service_name
                  =self.getHalServiceName("android.hardware.foo@1.0::IFoo"),
            bits=int(self.abi_bitness))

如需其他範例，請參閱 VtsHalMediaOmxStoreV1_0HostTest.py。

註冊測試 HAL

在舊版 Android 中，VTS 會使用 AndroidTest.xml 中設定的 <precondition-lshal> 選項，識別測試 HAL。這種方法難以維護 (因為它需要開發人員正確設定測試，並據此更新設定)，而且不準確 (因為它只包含套件和版本資訊，而非介面資訊)。

在 Android 9 中，VTS 會使用服務名稱感知功能來識別測試 HAL。註冊的測試 HAL 也適用於以下情況：

  • 前置條件檢查：在執行 HAL 測試前，VTS 可以確認測試 HAL 是否可在目標裝置上使用，如果無法使用，則略過測試 (請參閱 VTS 可測試性檢查)。
  • 涵蓋率評估。VTS 會透過所需測試 HAL 服務的相關資訊 (即清除 HAL 服務程序的涵蓋率)，支援跨程序程式碼涵蓋率評估。
