اعتبارًا من 27 آذار (مارس) 2025، ننصحك باستخدام android-latest-release بدلاً من aosp-main لإنشاء AOSP والمساهمة فيه. لمزيد من المعلومات، يُرجى الاطّلاع على التغييرات في AOSP.
يمكنك تسجيل عمليات التتبُّع باستخدام Winscope لتطوير التطبيقات وتصحيح الأخطاء على الجهاز.
يستخدم Winscope أداة adb التي تتيح
الاتصال بالجهاز عبر USB أو Wi-Fi.
تظهر شاشة Collect Traces (جمع عمليات التتبّع) عند تشغيل Winscope.
يُرجى ملاحظة رمز موفِّر خادم الوكيل Winscope المعروض على المحطة الطرفية بعد التنفيذ.
بعد تشغيل وكيل Winscope ADB Connect، تتغيّر الشاشة على النحو التالي:
لإنشاء الاتصال الأوّلي بالخادم الوكيل، أدخِل
الرمز المميّز لخادم الوكيل Winscope من الخطوة 3 وانقر على ربط.
الشكل 2: اتّصل بخادم Winscope الوكيل.
إعداد وكيل الجهاز على الويب
اتّبِع الخطوات التالية لإعداد Web Device Proxy:
ضمن جمع عمليات التتبّع في الصفحة الرئيسية، اختَر وكيل أجهزة الويب في القائمة المنسدلة
اختيار نوع الاتصال:

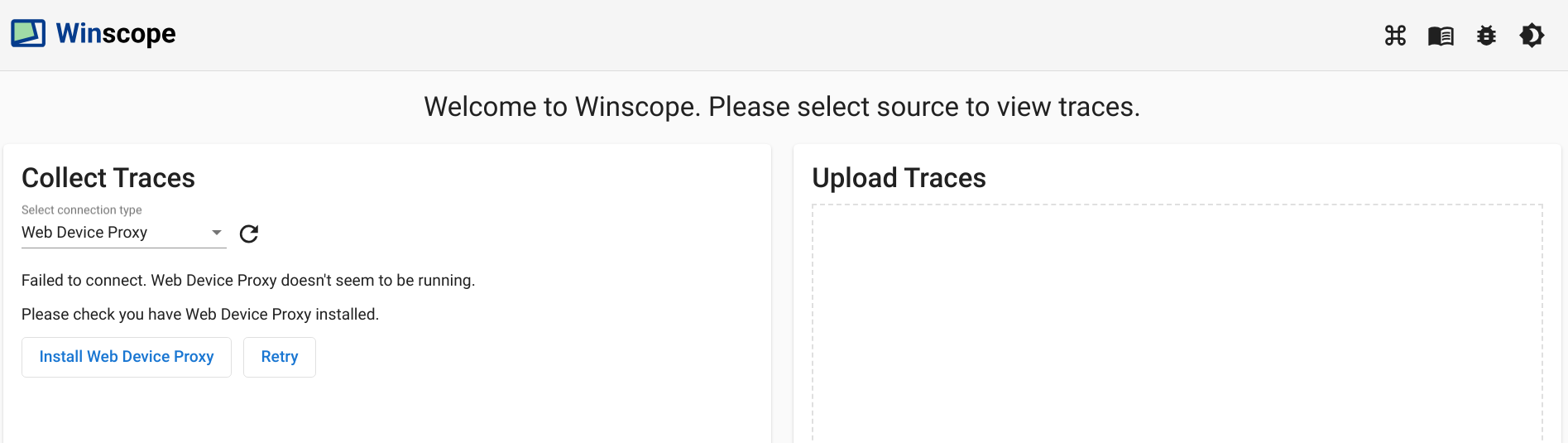

الشكل 3: تسجيل عمليات التتبّع باستخدام Web Device Proxy
إذا لم يكن برنامج Web Device Proxy daemon مثبّتًا على جهازك، انقر على تثبيت أو شغِّل مُثبِّت.

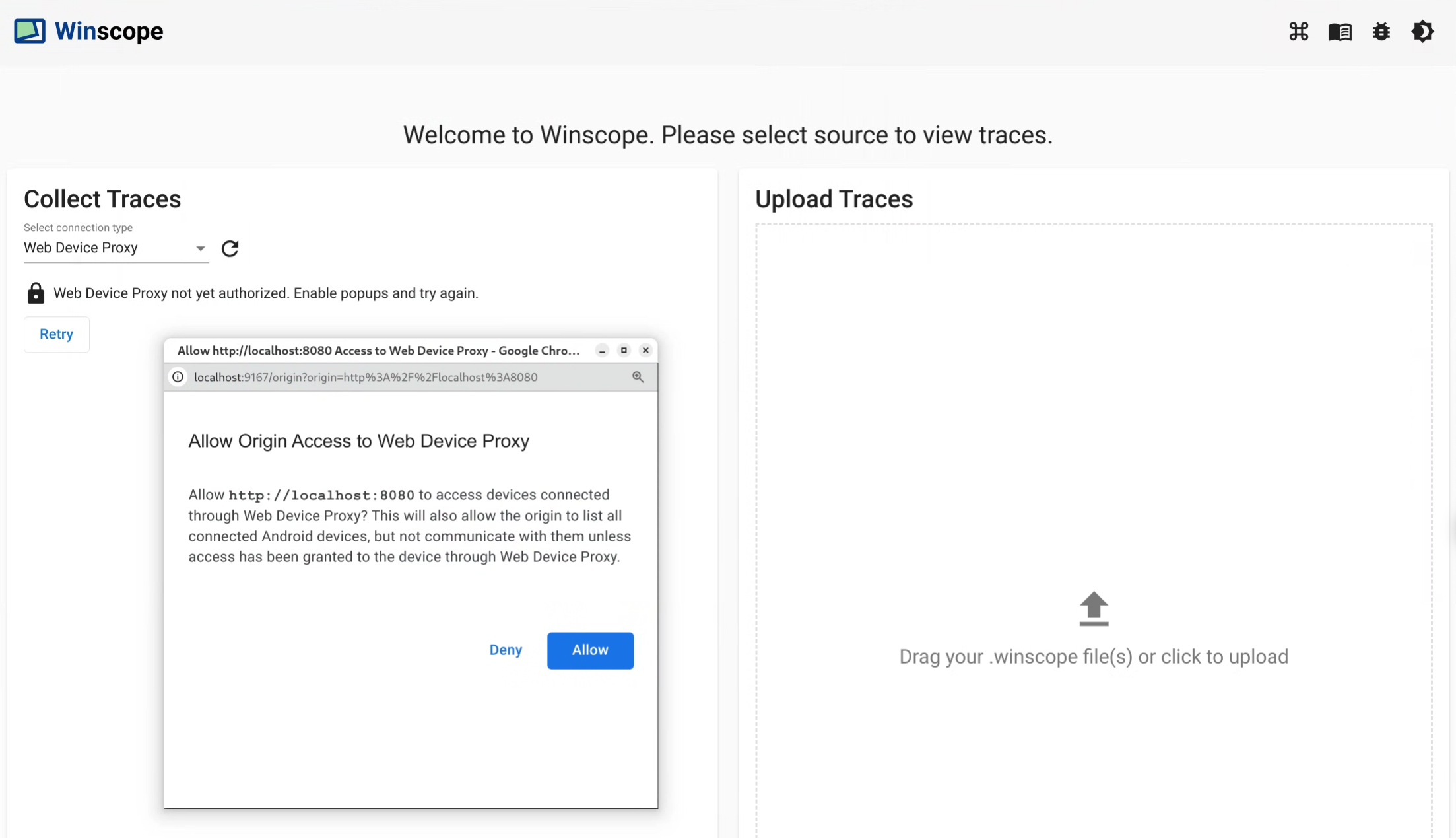

عليك الموافقة على وصول المصدر إلى "خادم الوكيل لأجهزة الويب" من خلال مربّع الحوار.
الشكل 4: عليك تفويض المصدر.
عليك الموافقة على الوصول إلى كل جهاز جديد في المرة الأولى التي تتصل فيها بالجهاز.
إذا لم يظهر مربّع الحوار تلقائيًا، انقر على رمز lock_open بجانب
الجهاز:
الشكل 5: عليك تفويض الجهاز.
عمليات التتبّع
اتّبِع الخطوات التالية لجمع عمليات التتبّع:
عند الاتصال، لبدء عملية الالتقاط، اختَر الاستهدافات و
ضبط الإعدادات. بعد ذلك، انقر على بدء التتبُّع لبدء التسجيل:
الشكل 6: جمع عمليات التتبُّع في Winscope
لإيقاف عملية التقاط البيانات، انقر على إنهاء التتبُّع:
الشكل 7: إنهاء التتبّع في Winscope
خيارات التتبّع
يصف هذا القسم خيارات كل نوع من أنواع التتبّع.
تسجيل الشاشة
باستخدام Winscope، يمكنك تسجيل شاشة شاشات متعددة. اختَر شاشة
من القائمة لتسجيل الشاشة. في حال عدم تحديد أي شاشة، يسجِّل Winscope
الشاشة النشطة تلقائيًا.
SurfaceFlinger
حجم ذاكرة التخزين المؤقت: لضبط حجم ذاكرة التخزين المؤقت الدائرية في الذاكرة لمسار traced.
SurfaceFlinger يتيح المخزن المؤقت الأكبر حجمًا جمع المزيد من البيانات، ولكنه يزيد من استخدام الذاكرة.
الإدخال: إذا كانت المساحة تحتوي على بيانات إدخال، يتم تتبُّع تفاصيل
نافذة الإدخال.
التركيب: يتتبّع نوع التركيبة والمنطقة المرئية.
البيانات الوصفية: تتتبّع البيانات الوصفية الإضافية للسطح، بما في ذلك المستويات
غير المعروضة على الشاشة.
HWC: تتتبّع البيانات الوصفية الإضافية غير المنظَّمة لمُنشئ الأجهزة.
تتبُّع المخزن المؤقت: لضبط SurfaceFlinger لتتبُّع جميع تغييرات المخزن المؤقت على سطح الشاشة
لا يتتبّع SurfaceFlinger حالة جديدة تلقائيًا إلا عند
تغيير الشكل الهندسي.
الشاشات الافتراضية: تتضمّن طبقات الشاشات الافتراضية في التتبُّع.
WindowManager
حجم ذاكرة التخزين المؤقت: لضبط حجم ذاكرة التخزين المؤقت الدائرية في الذاكرة لمسار traced.
WindowManager يتيح المخزن المؤقت الأكبر حجمًا جمع المزيد من البيانات، ولكنه
يزيد من استخدام الذاكرة.
نوع التتبُّع: يحدِّد خيارات تكرار جمع الحالات:
frame: في هذا الوضع، يُفرِغ WindowManager حالة واحدة لكل
إطار، ما يضمن تسجيل حالات WindowManager الصالحة فقط. يتميز هذا
الوضع بأقلّ أعباء الأداء.
transaction: يسجِّل هذا الوضع حالة WindowManager عند إتمام
معاملة. يمكنك إرسال معاملات متعددة ضمن
إطار، ما يسمح بتصحيح أخطاء حالات
WindowManager الوسيطة أثناء عرض إطار. ومع ذلك، يستهلك هذا الوضع موارد أعلى مقارنةً بوضع اللقطات.
مستوى التتبُّع: يحدِّد مستوى تفصيل عمليات تتبُّع WindowManager:
verbose: يتضمّن جميع النوافذ ومعلومات الضبط لكل
نافذة. يستهلك هذا الوضع أكبر قدر من الذاكرة ويؤدي إلى انخفاض الأداء.
debug: يتضمّن معلومات عن جميع النوافذ، ولكنّه لا يسجّل سوى
إعدادات النافذة إذا كانت تحتوي على إعدادات إلغاء مطلوبة.
المستوى الحرج: يتضمّن المعلومات نفسها المتوفّرة في "وضع تصحيح الأخطاء"، ولكنّه يتضمّن
النوافذ المرئية فقط. يتميز هذا الوضع بأقل قدر من استهلاك الذاكرة والأداء.
عمليات تفريغ

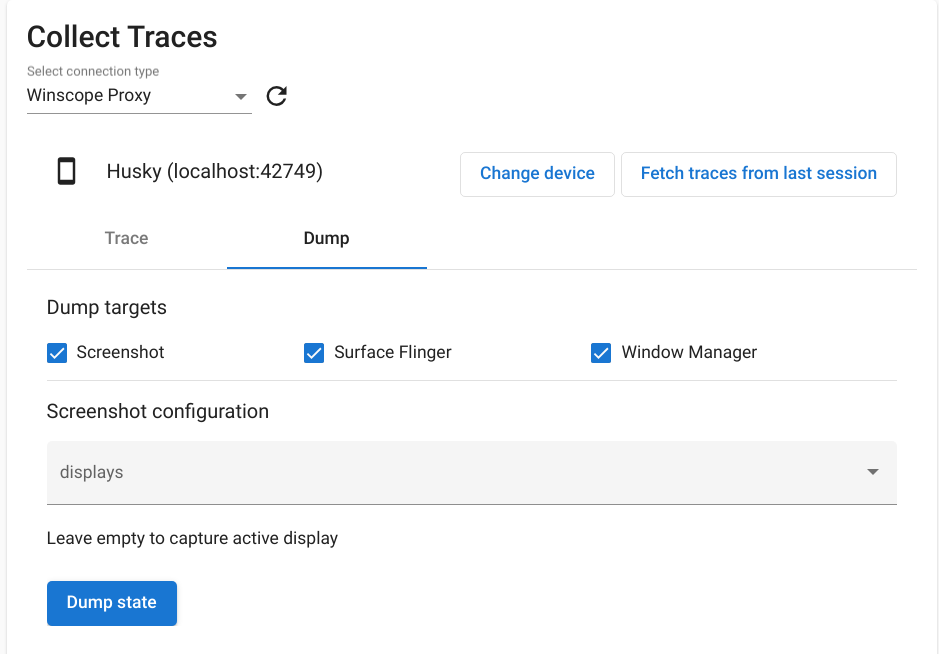

لإنشاء ملف تخزين مؤقت للحالة باستخدام Winscope، ضمن جمع عمليات التتبّع على الصفحة الرئيسية،
اختَر علامة التبويب تخزين مؤقت، ثم انقر على تخزين حالة:
الشكل 8: نسخ الحالة في Winscope
ضبط لقطة الشاشة
يتيح تطبيق Winscope أخذ لقطة شاشة لشاشات متعددة. اختَر شاشة من
القائمة لأخذ لقطة شاشة لها. في حال عدم إجراء أي اختيار، يتم جمع لقطة شاشة
للشاشة النشطة.
