Gunakan data yang disediakan dalam tabel performa untuk mengisi peta performa ekosistem. Ikuti panduan cara visualisasi data yang direkomendasikan saat mengisi peta performa. Selaraskan data yang diperoleh dari DUT ke peta performa untuk perbandingan.
Memvisualisasikan data di peta performa
Peta performa untuk Efek 1 dan Efek 2 digambar dengan durasi puncak, amplitudo puncak, dan angka merit untuk ketajaman (FOMS = PRR / durasi puncak). Saat menyesuaikan data dengan peta performa, ikuti data di sumbu x (durasi puncak), sumbu y (amplitudo puncak), dan ukuran balon (FOMS) dengan cermat. Peta performa ditampilkan dengan beberapa kategori, termasuk tingkat harga (rendah, sedang, tinggi) dan jenis aktuator (X-LRA, Z-LRA, ERM). Gunakan warna yang berbeda untuk merepresentasikan kategori yang berbeda.
Peta performa membantu evaluasi perangkat target menggunakan perbandingan yang relatif secara kontekstual (bukan penilaian lulus atau gagal). Saat menafsirkan hasil perbandingan antara peta performa dan pengukuran DUT, buat ekspektasi Anda berdasarkan kategori yang dimiliki ponsel, lalu pertimbangkan pertanyaan-pertanyaan berikut:
- Di manakah karakteristik performa perangkat Anda berada di peta?
- Dengan mempertimbangkan banyak kondisi (misalnya, tingkat harga atau jenis aktuator), apakah perangkat Anda berperforma lebih baik, sama, atau lebih buruk daripada pesaing?
- Apakah hasilnya sesuai dengan harapan Anda? Jika tidak, faktor mana yang berperforma buruk?
Misalnya, jika performa ponsel anggaran dengan ERM setara dengan ponsel X-LRA premium, ponsel bujet memiliki haptik kualitas yang luar biasa dibandingkan dengan ponsel bujet serupa yang menggunakan ERM.
Di EFFECT_CLICK
(Efek 1) dan createOneShot
(Efek 2), sumbu x dan sumbu
y masing-masing merujuk pada durasi puncak dan amplitudo puncak. Ukuran balon
menunjukkan nilai kelayakan ketajaman (FOMS = PRR / durasi
puncak), dan kode warna dalam legenda merepresentasikan kategori untuk segmentasi
lebih lanjut (tingkat harga atau jenis aktuator). Misalnya, dalam peta performa
yang disegmentasikan menurut tingkat harga (misalnya, rendah/sedang/tinggi), warna setiap
balon merepresentasikan tingkat harga. Dengan mencocokkan warna balon dengan
tingkat harga ponsel, Anda dapat membandingkan ponsel dengan pesaing dalam
tingkat harga yang sama.
Balon hijau pada Gambar 1 menunjukkan haptic berkualitas tinggi untuk EFFECT_CLICK
(Efek 1). Efek biasanya tajam dan kuat jika durasinya singkat,
amplitudonya tinggi, dan ukuran balonnya besar.
Balon merah dalam Gambar 1 menunjukkan haptik berkualitas rendah dari EFFECT_CLICK
(Efek 1). Efek biasanya berisik, lembek, dan lemah jika durasinya panjang, amplitudo rendah, dan ukuran balon kecil.
Garis merah putus-putus menunjukkan nilai minimum amplitudo. Jika amplitudo lebih lemah dari 0,1 g, haptic tidak akan terlihat oleh pengguna (kasus kegagalan F03-2).

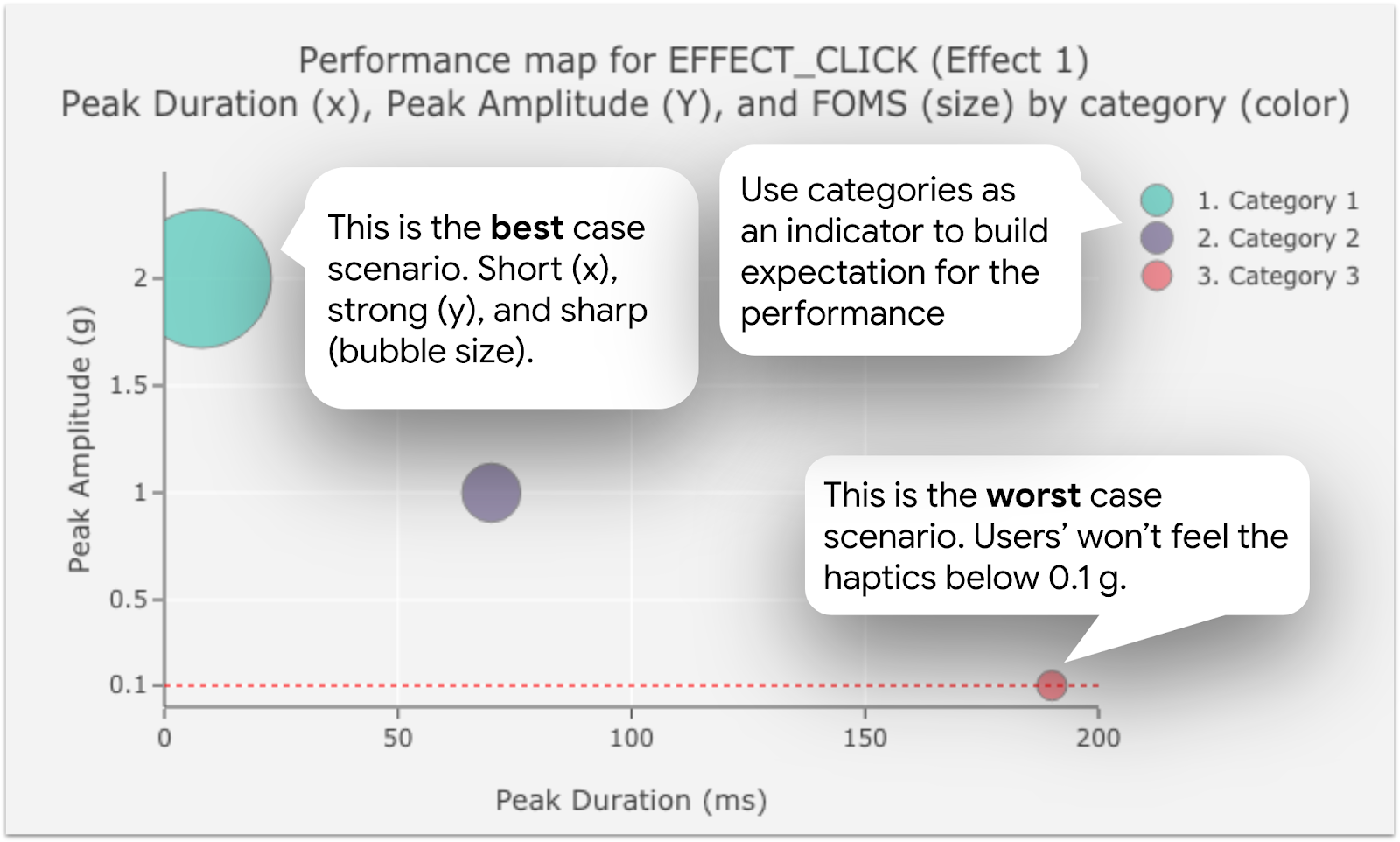

Gambar 1. Peta performa untuk panduan cara kerja Efek 1
Gambar 2. Panduan cara kerja peta performa untuk Effect 2
Membaca data dari createOneShot
(Efek 2) adalah proses yang hampir identik dengan
data Efek 1, dengan satu pengecualian. Karena durasi target Efek 2 adalah
20 md, durasi puncak mendekati 20 md mewakili output dengan
pengereman yang baik.
Data dari createWaveform
(Efek 3) berfokus pada kemampuan kontrol amplitudo.
Rasio target antara akselerasi pertama (Akselerasi 1 = amplitudo 50%
= batang kiri dalam diagram batang grup) dan akselerasi kedua (Akselerasi 2 =
amplitudo 100% = batang kanan dalam diagram batang grup) adalah 2.
Gambar 3. Peta performa untuk panduan cara kerja Efek 3
Data dan ilustrasi peta performa
Data ini berlaku untuk peta performa:
- Tanggal pengujian: 12 April 2020
- Jumlah model perangkat yang diuji: 28
- Jumlah produsen perangkat yang diuji: 10
- Periode rilis perangkat: Hingga 18 bulan sebelum tanggal pengujian
Efek haptic yang diamati di peta performa:
VibrationEffect.EFFECT_CLICK
(Efek 1)VibrationEffect.createOneShot
(Efek 2)VibrationEffect.createWaveform
(Efek 3)
Segmentasi tingkat harga
- Tinggi (600 USD atau lebih tinggi)
- Sedang (dari 300 USD hingga 600 USD)
- Rendah (hingga 300 USD)
Kasus kegagalan
- F01: Konstanta haptic tidak diterapkan. Tidak ada sinyal untuk dianalisis.
- F02: Amplitudo sinyal terlalu lemah untuk dianalisis atau dirasakan oleh manusia. Error MATLAB.
- F03-1: Amplitudo sinyal terlalu lemah untuk dianalisis atau dipersepsikan oleh manusia. Nilai PRR lebih kecil dari nol (< 0).
- F03-2: Amplitudo sinyal terlalu lemah untuk dianalisis atau dipersepsikan oleh manusia. Nilai amplitudo lebih kecil dari 0,1 (< 0,1).
- F04: Fase akselerasi pertama tidak ada. Tidak ada sinyal untuk paruh pertama.
- F05: Tidak ada peningkatan akselerasi di antara dua fase. Amplitudo maksimum akselerasi 1 dan akselerasi 2 hampir sama.
Versi Android yang diperlukan untuk penilaian hardware: Android 10.0 (level API 29) atau yang lebih tinggi.
Versi Android yang digunakan untuk mengisi peta performa: Android 8.0 (API level 26) atau yang lebih tinggi. Untuk Efek 1,
HapticFeedbackConstants.KEYBOARD_PRESS
digunakan, bukanVibrationEffect.EFFECT_CLICK
, karena akuisisi data dilakukan sebelum diperkenalkannya checklist implementasi Haptik.
Peta performa untuk Effect_CLICK (Efek 1)
Tentang peta performa untuk EFFECT_CLICK (Efek 1) | |||||||
---|---|---|---|---|---|---|---|
Definisi efek (Java) | Vibrator vibrator = getSystemService(Vibrator.class); vibrator.vibrate(VibrationEffect.createPredefined(EFFECT_CLICK)); |
||||||
Definisi efek (Kotlin) | val vibrator = getSystemService(Vibrator::class.java) vibrator.vibrate(VibrationEffect.createPredefined(EFFECT_CLICK)) |
||||||
Data yang diperlukan untuk membaca peta performa |
|
||||||
Tingkat kelulusan |
|
Data untuk mengisi peta performa untuk EFFECT_CLICK (Efek 1) | |||||||
---|---|---|---|---|---|---|---|
ID Perangkat | Paket harga | Jenis aktuator | Lulus/gagal | Durasi puncak (md) | Amplitudo puncak (g) | PRR | FOMS |
#101 | Tinggi | X-LRA | Lulus | 167,33 | 0,53 | 20,91 | 0,12 |
#102 | Tinggi | X-LRA | Lulus | 20,63 | 1,07 | 20,09 | 0,97 |
#103 | Tinggi | X-LRA | Lulus | 19,98 | 0,98 | 21,75 | 1,09 |
#104 | Tinggi | X-LRA | Lulus | 22,67 | 1,16 | 20,02 | 0,88 |
#105 | Tinggi | X-LRA | Lulus | 10,96 | 1,30 | 23,62 | 2,16 |
#106 | Tinggi | Z-LRA | Lulus | 20,13 | 1,11 | 24,15 | 1,20 |
#107 | Tinggi | Z-LRA | Lulus | 49,31 | 0,79 | 20,06 | 0,41 |
#108 | Tinggi | X-LRA | Lulus | 120,71 | 0,24 | 14,93 | 0,12 |
#109 | Tinggi | Z-LRA | Lulus | 51,46 | 0,43 | 8,69 | 0,17 |
#110 | Tinggi | X-LRA | Lulus | 8,44 | 1,01 | 27,68 | 3,28 |
#111 | Tinggi | MRE | Gagal (F01) | t/a | t/a | t/a | t/a |
#112 | Tinggi | Z-LRA | Lulus | 25,85 | 0,51 | 21,94 | 0,85 |
#113 | Tinggi | Z-LRA | Lulus | 58,35 | 0,29 | 25.10 | 0,43 |
#114 | Tinggi | Z-LRA | Lulus | 34,46 | 0,28 | 20,91 | 0,61 |
#115 | Tinggi | Z-LRA | Lulus | 23,67 | 0,31 | 26,46 | 1,12 |
#116 | Tinggi | X-LRA | Lulus | 8,40 | 0,44 | 29,82 | 3,55 |
#117 | Tinggi | Z-LRA | Lulus | 31,35 | 1,13 | 23,65 | 0,75 |
#118 | Sedang | Z-LRA | Lulus | 26,42 | 0,42 | 25,05 | 0,95 |
#119 | Sedang | Z-LRA | Lulus | 30,65 | 0,48 | 19,69 | 0,64 |
#120 | Sedang | Z-LRA | Lulus | 170,65 | 0,97 | 20.16 | 0,12 |
#121 | Sedang | Z-LRA | Lulus | 51,69 | 0.55 | 17,14 | 0,33 |
#122 | Sedang | X-LRA | Gagal (F01) | t/a | t/a | t/a | t/a |
#123 | Rendah | ERM | Gagal (F01) | t/a | t/a | t/a | t/a |
#124 | Rendah | MRE | Lulus | 68,33 | 0,93 | 7,40 | 0,11 |
#125 | Rendah | ERM | Gagal (F01) | t/a | t/a | t/a | t/a |
#126 | Rendah | Z-LRA | Lulus | 41,96 | 0,68 | 8,77 | 0,21 |
#127 | Rendah | Z-LRA | Lulus | 9,63 | 0,43 | 4,55 | 0,47 |
#128 | Rendah | Z-LRA | Lulus | 22,77 | 0.55 | 26,10 | 1,15 |
Gambar 4. Peta performa untuk Efek 1 (menurut paket harga)
Gambar 5. Peta performa untuk Efek 1 (menurut jenis aktuator)
Peta performa untuk createOneShot (Efek 2)
Tentang peta performa untuk createOneShot (Efek 2) | |||||||
---|---|---|---|---|---|---|---|
Definisi efek (Java) | private static final long oneShotTiming = 20; private static final int oneShotAmplitude = 255; |
||||||
Definisi efek (Kotlin) | private val oneShotTiming: Long = 20 private val oneShotAmplitude = 255 |
||||||
Data yang diperlukan untuk membaca peta performa |
|
||||||
Rasio kelulusan |
|
Data untuk mengisi tabel performa untuk createOneShot (Efek 2) | |||||||
---|---|---|---|---|---|---|---|
ID Perangkat | Paket harga | Jenis aktuator | Lulus/gagal | Durasi puncak (md) | Amplitudo puncak (g) | PRR | FOMS |
#201 | Tinggi | X-LRA | Lulus | 168,81 | 0,98 | 20,62 | 0,12 |
#202 | Tinggi | X-LRA | Lulus | 28,35 | 2,29 | 28,95 | 1,02 |
#203 | Tinggi | X-LRA | Lulus | 77,25 | 0,78 | 21,01 | 0,27 |
#204 | Tinggi | X-LRA | Lulus | 70,48 | 1,42 | 21,85 | 0,31 |
#205 | Tinggi | X-LRA | Lulus | 67,92 | 1,19 | 22,61 | 0,33 |
#206 | Tinggi | Z-LRA | Lulus | 33,44 | 1,34 | 25,19 | 0,75 |
#207 | Tinggi | Z-LRA | Lulus | 73,90 | 1,36 | 23,13 | 0,31 |
#208 | Tinggi | X-LRA | Lulus | 102,02 | 0,71 | 20.12 | 0,20 |
#209 | Tinggi | Z-LRA | Lulus | 63,71 | 0,14 | 3,70 | 0,06 |
#210 | Tinggi | X-LRA | Lulus | 8,46 | 1,01 | 28,77 | 3,40 |
#211 | Tinggi | ERM | Gagal (F02, F03-1) | t/a | t/a | t/a | t/a |
#212 | Tinggi | Z-LRA | Lulus | 43,71 | 1,03 | 23,14 | 0,53 |
#213 | Tinggi | Z-LRA | Lulus | 27,42 | 0,23 | 22,85 | 0,83 |
#214 | Tinggi | Z-LRA | Lulus | 45,29 | 0,72 | 19,99 | 0,44 |
#215 | Tinggi | Z-LRA | Lulus | 23,71 | 0,41 | 27,30 | 1,15 |
#216 | Tinggi | X-LRA | Lulus | 8,31 | 0,43 | 27,58 | 3,32 |
#217 | Tinggi | Z-LRA | Lulus | 42,19 | 1,03 | 26,97 | 0,64 |
#218 | Sedang | Z-LRA | Lulus | 26,38 | 0,42 | 24,74 | 0,94 |
#219 | Sedang | Z-LRA | Lulus | 46,77 | 1,01 | 24,64 | 0,53 |
#220 | Sedang | Z-LRA | Lulus | 166,33 | 0,97 | 20,61 | 0,12 |
#221 | Sedang | Z-LRA | Lulus | 38,60 | 0,42 | 18,21 | 0,47 |
#222 | Sedang | X-LRA | Lulus | 76,00 | 0,61 | 23,17 | 0,30 |
#223 | Rendah | ERM | Gagal (F03-2) | 55,27 | 0,08 | 1,95 | 0,04 |
#224 | Rendah | MRE | Lulus | 39,29 | 0,30 | 7,04 | 0,18 |
#225 | Rendah | ERM | Gagal (F03) | t/a | t/a | t/a | t/a |
#226 | Rendah | Z-LRA | Lulus | 34,31 | 0,53 | 30,23 | 0,88 |
#227 | Rendah | Z-LRA | Lulus | 5,42 | 0,37 | 12.23 | 2,26 |
#228 | Rendah | Z-LRA | Lulus | 22,65 | 0,90 | 24,23 | 1,07 |
Gambar 6. Peta performa untuk Efek 2 (menurut tingkat harga)
Gambar 7. Peta performa untuk Efek 2 (menurut jenis aktuator)
Peta performa untuk createWaveform (Efek 3)
Tentang peta performa untuk createWaveform (Efek 3) | |||||||
---|---|---|---|---|---|---|---|
Definisi efek (Java) | private static final long[] waveformTimings = {500, 500}; private static final int[] waveformAmplitudes = {128, 255}; |
||||||
Definisi efek (Kotlin) | private val waveformTimings = longArrayOf(500, 500) private val waveformAmplitudes = intArrayOf(128, 255) |
||||||
Data yang diperlukan untuk membaca peta performa |
|
||||||
Rasio kelulusan |
|
Data untuk mengisi tabel performa untuk createWaveform (Efek 3) | |||||||
---|---|---|---|---|---|---|---|
ID Perangkat | Paket harga | Jenis aktuator | Lulus/gagal | Akselerasi 1 (50%) | Akselerasi 2 (100%) | Rasio akselerasi | Delta |
#301 | Tinggi | X-LRA | Lulus | 1,19 | 2,02 | 1,70 | 0,83 |
#302 | Tinggi | X-LRA | Lulus | 0,87 | 1,85 | 2,12 | 0,98 |
#303 | Tinggi | X-LRA | Lulus | 0,62 | 1,47 | 2,37 | 0,85 |
#304 | Tinggi | X-LRA | Lulus | 0,82 | 1,89 | 2,30 | 1,07 |
#305 | Tinggi | X-LRA | Lulus | 0,69 | 1,51 | 2,21 | 0,83 |
#306 | Tinggi | Z-LRA | Lulus | 1,02 | 1,50 | 1,46 | 0,47 |
#307 | Tinggi | X-LRA | Lulus | 0,59 | 1,37 | 2,32 | 0,78 |
#308 | Tinggi | Z-LRA | Lulus | 0,58 | 0,72 | 1,25 | 0,14 |
#309 | Sedang | Z-LRA | Lulus | 0,39 | 1,43 | 3,66 | 1,04 |
#310 | Tinggi | X-LRA | Gagal (F04) | 0,00 | 1,36 | 1,36 | 1,36 |
#311 | Tinggi | X-LRA | Gagal (F04) | 0,00 | 0,56 | 0,56 | 0,56 |
#312 | Sedang | Z-LRA | Gagal (F04) | 0,00 | 0,71 | 0,71 | 0,71 |
#313 | Tinggi | Z-LRA | Gagal (F05) | 0,60 | 0,61 | 1,02 | 0,01 |
#314 | Tinggi | Z-LRA | Gagal (F05) | 0,64 | 0,65 | 1,01 | 0,01 |
#315 | Tinggi | MRE | Gagal (F05) | 0,96 | 0,95 | 0,99 | -0,01 |
#316 | Tinggi | Z-LRA | Gagal (F05) | 0,40 | 0,40 | 1,00 | 0,00 |
#317 | Tinggi | Z-LRA | Gagal (F05) | 0,60 | 0,58 | 0,98 | -0,01 |
#318 | Tinggi | Z-LRA | Gagal (F05) | 0,30 | 0,30 | 1,00 | 0,00 |
#319 | Tinggi | Z-LRA | Gagal (F05) | 0,57 | 0,56 | 0,99 | 0,00 |
#320 | Sedang | Z-LRA | Gagal (F05) | 0,67 | 0,67 | 1,00 | 0,00 |
#321 | Sedang | Z-LRA | Gagal (F05) | 0,67 | 0,66 | 0,99 | -0,01 |
#322 | Sedang | X-LRA | Gagal (F05) | 0,95 | 1,02 | 1,07 | 0,06 |
#323 | Rendah | MRE | Gagal (F05) | 0,86 | 0,88 | 1,01 | 0,01 |
#324 | Rendah | MRE | Gagal (F05) | 1,46 | 1,45 | 0,99 | -0,01 |
#325 | Rendah | MRE | Gagal (F05) | 0,95 | 0,96 | 1,01 | 0,01 |
#326 | Rendah | Z-LRA | Gagal (F05) | 0,90 | 0,92 | 1,02 | 0,02 |
#327 | Rendah | Z-LRA | Gagal (F05) | 0,47 | 0,47 | 1,00 | 0,00 |
#328 | Rendah | Z-LRA | Gagal (F05) | 0,51 | 0,56 | 1,09 | 0,04 |
Gambar 8. Peta performa untuk Efek 3 (melalui lulus/gagal)
