Ergebnisse mithilfe der Leistungskarte vergleichen

Verwenden Sie die Daten in den Leistungstabellen, um die Leistungskarte des Ökosystems zu erstellen. Folgen Sie der Anleitung zur Datenvisualisierung, wenn Sie die Leistungskarte befüllen. Richten Sie die von der DUT erfassten Daten zum Vergleich mit der Leistungszuordnung aus.

Daten in der Leistungskarte visualisieren

Die Leistungskarte für Effekt 1 und Effekt 2 wird mit Spitzendauer, Spitzenamplitude und Gütemaß für die Schärfe (FOMS = PRR ÷ Spitzendauer) gezeichnet. Achten Sie beim Ausrichten Ihrer Daten auf der Leistungskarte genau auf die Daten auf der X-Achse (Dauer des Spitzenwerts), der Y-Achse (Amplitude des Spitzenwerts) und die Blasengröße (FOMS). Die Leistungskarte enthält mehrere Kategorien, darunter Preisstufe (niedrig, mittel, hoch) und Aktortyp (X-LRA, Z-LRA, ERM). Verwenden Sie unterschiedliche Farben, um verschiedene Kategorien darzustellen.

Die Leistungskarte unterstützt die Bewertung des Zielgeräts anhand eines kontextbezogenen Vergleichs (nicht anhand einer bestanden oder nicht bestanden-Bewertung). Wenn du die Vergleichsergebnisse zwischen der Leistungskarte und deiner DUT-Messung interpretierst, solltest du deine Erwartungen basierend auf den Kategorien, zu denen das Smartphone gehört, kalkulieren und dann folgende Fragen berücksichtigen:

• Wo auf der Karte sind die Leistungsmerkmale Ihres Geräts zu finden?
• Ist Ihr Gerät in Anbetracht vieler Bedingungen (z. B. Preisstufe oder Bedienelementtyp) die Leistung Ihrer Mitbewerber übertrifft, gleich oder unterdurchschnittlich?
• Entsprechen die Ergebnisse Ihren Erwartungen? Falls nicht, welcher Faktor hat eine unterdurchschnittliche Leistung erzielt?

Wenn beispielsweise die Leistung eines günstigen Smartphones mit ERM der eines Premium-X-LRA-Smartphones entspricht, hat dieses günstige Smartphone im Vergleich zu ähnlichen günstigen Smartphones mit ERM eine hervorragende Haptik.

In EFFECT_CLICK (Effekt 1) und createOneShot (Effekt 2) beziehen sich die x-Achse und die y-Achse jeweils auf die Spitzendauer bzw. die Spitzenamplitude. Die Größe der Blase gibt die Leistung für die Schärfe (FOMS = PRR / Spitzendauer) an. Die Farbcodes in der Legende stellen Kategorien für die weitere Segmentierung dar (Preisstufe oder Bedienelementtypen). In der Leistungskarte, die nach Preisstufe segmentiert ist (z. B. niedrig/mittel/hoch), steht die Farbe der einzelnen Blasen für die Preisstufe. Wenn Sie die Farbe der Blase mit der Preisspanne Ihres Smartphones abgleichen, können Sie Ihr Smartphone mit Konkurrenzprodukten in derselben Preisspanne vergleichen.

Die grüne Blase in Abbildung 1 zeigt eine hohe Haptik für EFFECT_CLICK (Effekt 1). Effekte sind in der Regel scharf und stark, wenn die Dauer kurz ist, die Amplitude hoch ist und die Blasengröße groß ist.

Die rote Blase in Abbildung 1 zeigt die Haptik von geringer Qualität von EFFECT_CLICK (Effekt 1). Die Effekte sind in der Regel brummend, verschwommen und schwach, wenn die Dauer lang, die Amplitude niedrig und die Blasengröße klein ist.

Die gepunktete rote Linie gibt den Mindestgrenzwert für die Amplitude an. Wenn die Amplitude schwächer als 0,1 g ist, ist die Haptik für die Nutzer nicht wahrnehmbar (Fehlerfall F03-2).

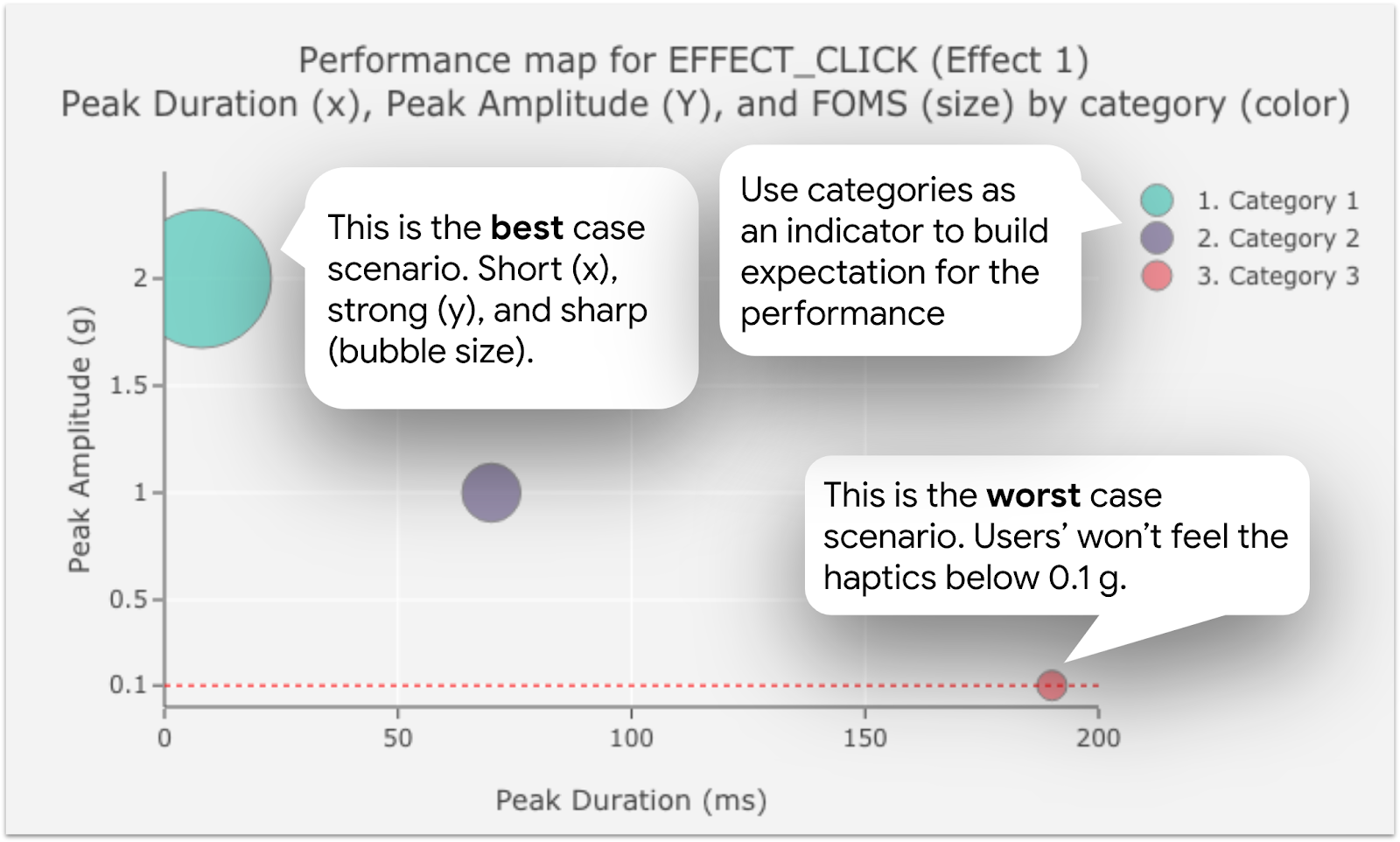

Abbildung 1. Leistungskarte für Anleitungen zu Effekt 1

Abbildung 2. Leistungskarte für Anleitungen zu Effekt 2

Das Lesen von Daten aus createOneShot (Effekt 2) ist mit einer Ausnahme nahezu identisch mit Daten aus Effekt 1. Da die Zieldauer von Effekt 2 20 ms beträgt, stellt die Spitzendauer nahe 20 ms die Ausgabe mit fehlerfreier Bremsfunktion dar.

Bei den Daten von createWaveform (Effekt 3) liegt der Schwerpunkt auf Möglichkeiten zur Amplitudensteuerung. Das Zielverhältnis zwischen der ersten Beschleunigung (Beschleunigung 1 = 50% Amplitude = linker Balken im Gruppen-Balkendiagramm) und der zweiten Beschleunigung (Beschleunigung 2 = 100% Amplitude = rechter Balken im gruppierten Balkendiagramm) beträgt 2.

Abbildung 3: Leistungsübersicht für Anleitungen zu Effekt 3

Leistungskartendaten und -illustrationen

Diese Daten gelten für die Leistungskarten:

• Testdatum: 12. April 2020
• Anzahl der getesteten Gerätemodelle: 28
• Anzahl der getesteten Gerätehersteller: 10
• Zeitraum der Geräteveröffentlichung: Bis zu 18 Monate vor dem Testdatum

• Haptische Effekte in der Leistungskarte:

  • VibrationEffect.EFFECT_CLICK (Effekt 1)
  • VibrationEffect.createOneShot (Effekt 2)
  • VibrationEffect.createWaveform (Effekt 3)

• Preisstufensegmentierung

  • Hoch (600 $ oder mehr)
  • Mittel (300 bis 600 $)
  • Niedrig (bis 300 $)

• Fehlerfälle

  • F01: Die haptische Konstante wird nicht implementiert. Kein Signal zur Analyse.
  • F02: Die Signalamplitude ist zu schwach, um von Menschen analysiert oder wahrgenommen zu werden. MATLAB-Fehler
  • F03-1: Die Signalamplitude ist zu schwach, um von Menschen analysiert oder wahrgenommen zu werden. Der PRR-Wert ist kleiner als null (< 0).
  • F03-2: Die Signalamplitude ist zu schwach, um analysiert oder von Menschen wahrgenommen zu werden. Der Amplitudenwert ist kleiner als 0,1 %.
  • F04: Die erste Beschleunigungsphase fehlt. Kein Signal für die erste Hälfte.
  • F05: Keine erhöhte Beschleunigung zwischen zwei Phasen. Die maximale Amplitude von Beschleunigung 1 und Beschleunigung 2 ist fast identisch.

• Für die Hardwareprüfung erforderliche Android-Version: Android 10.0 (API-Level 29) oder höher.

• Android-Version, mit der die Leistungskarte erstellt wurde: Android 8.0 (API-Level 26) oder höher. Für Effekt 1 wurde HapticFeedbackConstants.KEYBOARD_PRESS anstelle von VibrationEffect.EFFECT_CLICK verwendet, da die Datenerhebung vor der Einführung der Checkliste zur Haptikimplementierung durchgeführt wurde.

Leistungsübersicht für EFFEKT_KLICK (Effekt 1)

Vibrator vibrator = getSystemService(Vibrator.class);
vibrator.vibrate(VibrationEffect.createPredefined(EFFECT_CLICK));

val vibrator = getSystemService(Vibrator::class.java)
vibrator.vibrate(VibrationEffect.createPredefined(EFFECT_CLICK))

Abbildung 4: Leistungskarte für Effekt 1 (nach Preisstufe)

Abbildung 5: Leistungskarte für Effekt 1 (nach Aktortyp)

Leistungskarte für createOneShot (Effekt 2)

private static final long oneShotTiming = 20;
private static final int oneShotAmplitude = 255;


Vibrator vibrator = getSystemService(Vibrator.class);
vibrator.vibrate(VibrationEffect.createOneShot(oneShotTiming, oneShotAmplitude));

private val oneShotTiming: Long = 20
private val oneShotAmplitude = 255


val vibrator = getSystemService(Vibrator::class.java)
vibrator.vibrate(VibrationEffect.createOneShot(oneShotTiming, oneShotAmplitude))

Abbildung 6: Leistungskarte für Effekt 2 (nach Preisstufe)

Abbildung 7. Leistungskarte für Effekt 2 (nach Aktortyp)

Leistungskarte für createWaveform (Effekt 3)

private static final long[] waveformTimings = {500, 500};
private static final int[] waveformAmplitudes = {128, 255};


Vibrator vibrator = getSystemService(Vibrator.class);
vibrator.vibrate(VibrationEffect.createWaveform(waveformTimings, waveformAmplitudes, -1));

private val waveformTimings = longArrayOf(500, 500)
private val waveformAmplitudes = intArrayOf(128, 255)


val vibrator = getSystemService(Vibrator::class.java)
vibrator.vibrate(VibrationEffect.createWaveform(waveformTimings, waveformAmplitudes, -1))

Abbildung 8. Leistungskarte für Effekt 3 (nach Erfolg/Misserfolg)
